QMX1225GMK
双端齐边开榫机
稳定 高效 双端加工
专为卡扣加工量身定制
多种方案可选
灵活高效
特点介绍
左端公榫、右端母榫
左端公榫六工序:上下锯划线、前后预切、铣型、铣V槽
右端母榫四工位两工序:铣母榫、铣插条槽
采用变频送料，一次性完成左端公榫上下锯划线、预切、铣型、开V型槽作业，同时完成右端母槽铣型以及插条槽开槽作业;本机型可实现双端开榫作业适用于在机床上对开榫材料的两端进行公榫、母榫的成型加工。主要适用于装饰木线、细木工板、实木地板和贴面人造板锁扣家俱等行业制作Threespine扣型。
-

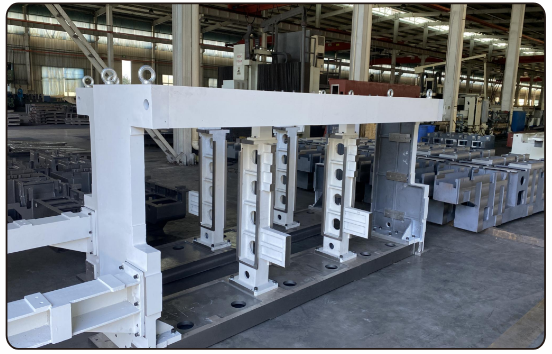

机床左右底座及墙板采用优质铸件，经粗加工组合为一体后，在五面体龙门加工中心精密加工而成。具有加工合理，性能稳定，精度佳之优点。
-

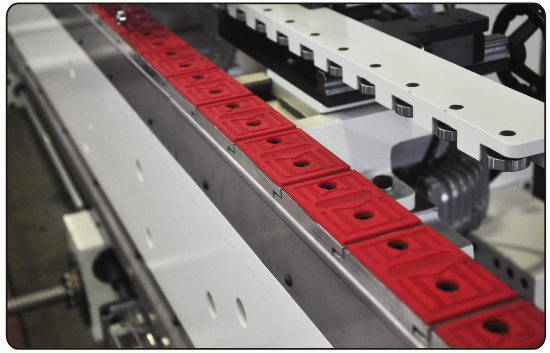

送料履带采用高精度输送链条铝合金链板，履带内置高精度滚针轴承、采用深沟球轴承导向。增强链板与连接销的转动灵活性，链板导向稳定。确保性能稳定、送料顺畅、加工质量佳。
-

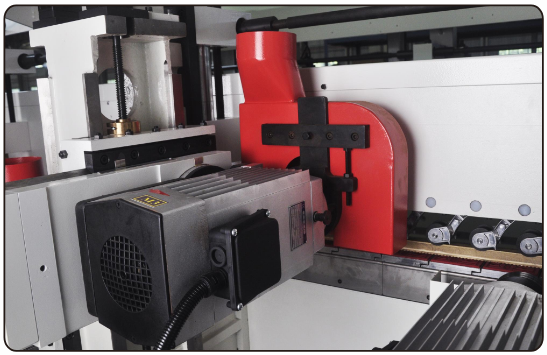

所有主轴(锯轴和铣轴)均采用变频高速电机进行切削加工,实现各种木制品的上下锯、划线、预切、铣型、开V型槽作业，具有生产效率高，加工精度高之优点。
-

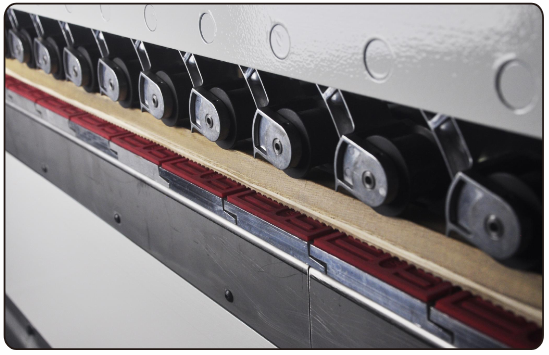

机床左右上压料系统采用四立柱同步升降压料结构，并且压料轮内置滚动轴承，实现同步升降压料。具有压料轮转动灵活，压料稳定，送料顺畅性好之优点。
-

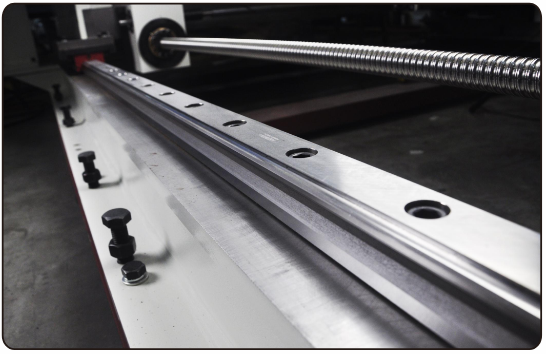

机床右工作台定宽移动采用进口直线导轨、双滚珠丝杆传动和数控定宽机构，具有调节方便、定位精准和性能稳定之优点。
-

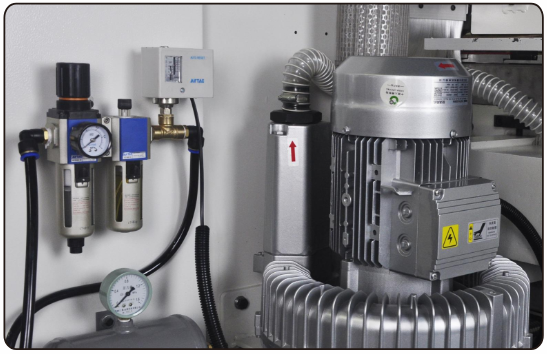

机床左右链板横梁两侧配置2.2KW的高压鼓风机(旋涡气泵)，对左右两侧的导轨及链条进行高压吹尘处理和散热冷却处理，保证履带高速运动的精度能够满足加工精度的要求。
-

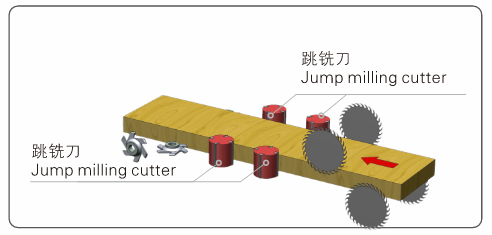

刀轴排列
-

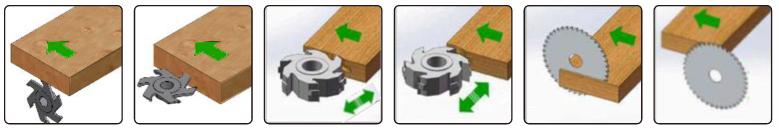

刀轴示意
-
无需打孔
无需五金件

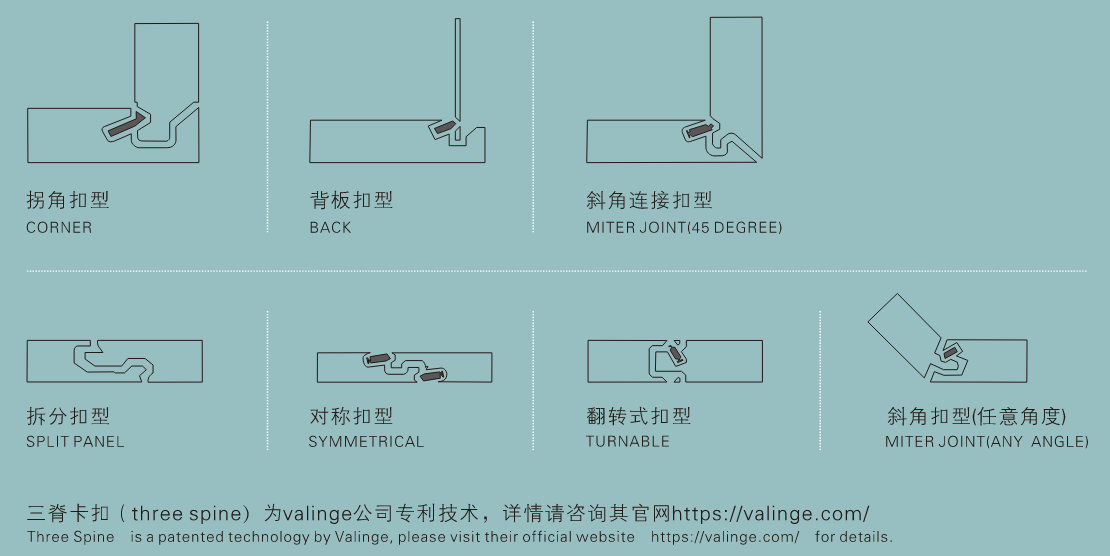

多种连接扣型
覆盖各种家具场景
适配多种板材
使用更薄的材料
| 项目/型号 | QMX1225GMK | 项目/型号 | QMX1225GK | |
| 加工宽度 | 280~2500mm | 加工宽度 | 280~250mm | |
| 加工厚度 | 10~50mm | 加工厚度 | 10~50mm | |
| 送料挡块间距 | 1200mm | 送料挡块间距 | 1200mm | |
| 送料速度 | 项 | 送料速度 | 3~36m/min | |
| 左端公榫 | 锯切转速 | 3000–6000r/min | 锯切转速 | 3000-6000r/min |
| 预切转速 | 6000–9000r/min | 预切转速 | 6000-9000r/min | |
| 铣型、铣v型槽转速 | 4500–7500r/min | 铣型、铣v型槽转速 | 4500-7500r/min | |
| 锯切锯片规格(外径x内孔) | Φ200~250xΦ40mm | 锯切锯片规格(外径x内孔) | Φ200~250xΦ40mm | |
| 预切铣刀规格(外径x内孔) | Φ90~125xΦ40mm | 预切铣刀规格(外径x内孔) | Φ90~125xΦ40mm | |
| 铣型、铣v型槽铣刀规格(外径x内孔) | Φ180~250xΦ40mm | 铣型、铣v型槽铣刀规格(外径x内孔) | Φ180~250xΦ40mm | |
| 锯切、预切电机功率 | 5.5kWx4 | 锯切、预切、铣型、铣v型槽铣刀轴径 | Φ40mm | |
| 铣型、铣v型槽电机功率 | 7.5kWx2 | 锯切、预切电机功率 | 5.5kWx8 | |
| 右端母榫 | 母槽转速 | 6000–9000r/min | 铣型、铣v型槽电机功率 | 7.5kWx4 |
| 插条槽转速 | 6000–9000r/min | 送料电机功率 | 7.5kW | |
| 母槽铣刀规格(外径x内孔) | Φ125~150xΦ30mm | 调宽电机功率 | 1.0kW | |
| 插条槽铣刀规格(外径x内孔) | Φ125~180xΦ40mm | 压料带驱动电机功率 | 1.8kWx2 | |
| 母槽电机功率 | 3.7kWx3 | 吸尘口直径 | Φ120mmx12 | |
| 插条槽电机功率 | 5.5kW | 吸尘系统空气风速 | 30-35m/s | |
| 送料电机功率 | 7.5kW | 吸尘系统空气需要量 | 360m³/min | |
| 调宽电机功率 | 1.0kW | 机床外形尺寸 | 550x432x180cm | |
| 压料带驱动电机功率 | 1.8kWx2 | 机床重量 | 10000kg | |
| 吸尘口直径 | Φ120mmx12 | |||
| 吸尘系统空气风速 | 30–35m/s | |||
| 吸尘系统空气需要量 | 360m³/min | |||
| 机床外形尺寸 | 550x432x180cm | |||
| 机床重量 | 10000kg | |||
