QMJ143H
自动多片纵锯机
链动精准 板送安心
铸件机身 厚重稳定
高精高效成就每一寸完美
QMJ143H自动多片纵锯机为上轴式木工多片锯，机体和后支撑立柱采用铸件整体浇铸，结构稳定，刚性好，其最大锯切厚度120mm,最大锯切宽度300mm,
送料采用履带式无级变速送料，送料速度4~30m/min，是各木加工企业宽板纵剖开料的理想设备。
-

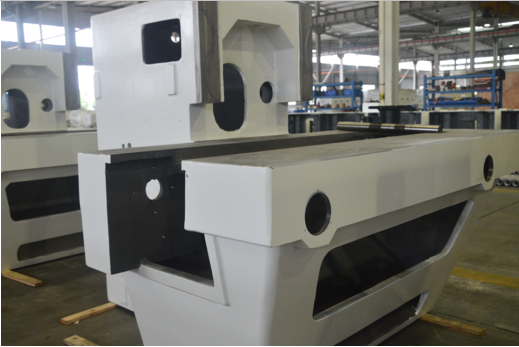

采用高强度优质铸件整体浇铸而成，经多次时效处理精密加工，结构稳定，刚性好。
-

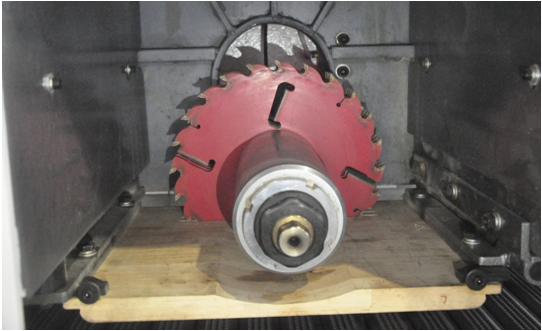

精密的主轴部件保证具有足够的强度和刚性，其性能稳定，精度高。
-

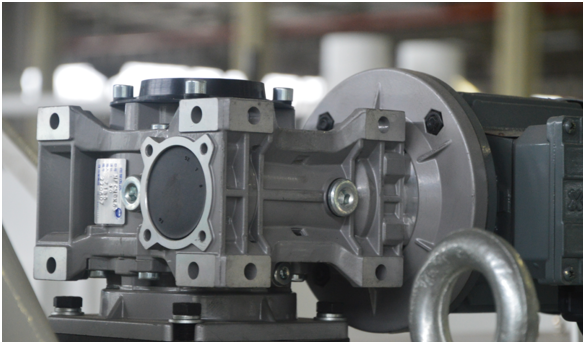

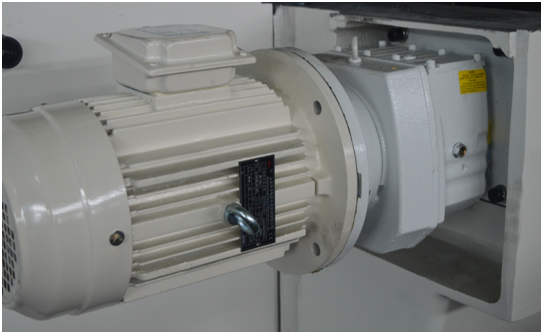

送料采用硬齿面减速机与变频器配套，使其送料顺畅，强劲有力。
-

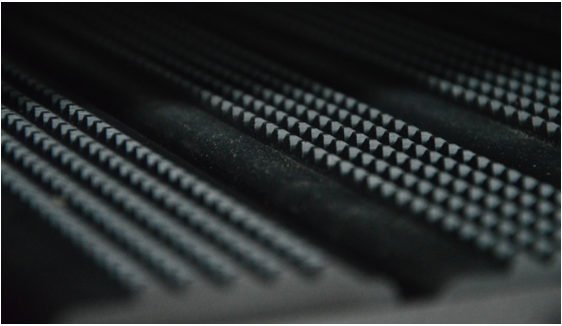

履带式送料链板和V型导轨结构，采用耐磨铸铁精密制造，长期使用磨损小，从而保证木料锯切精度高。
-

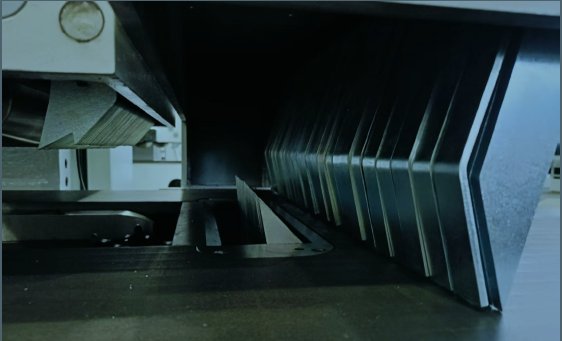

在进料方配置了上2下1共3组止逆爪安全反弹装置，最大限度保证操作者使用安全。
-

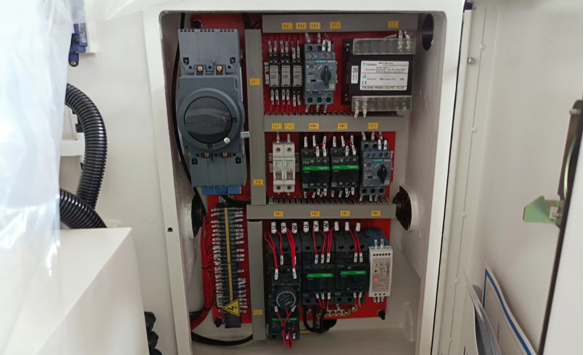

电器元件全部采用知名品牌，性能稳定，使用寿命长。
-
压辊压料总成采取电动升降，方便快捷。
-

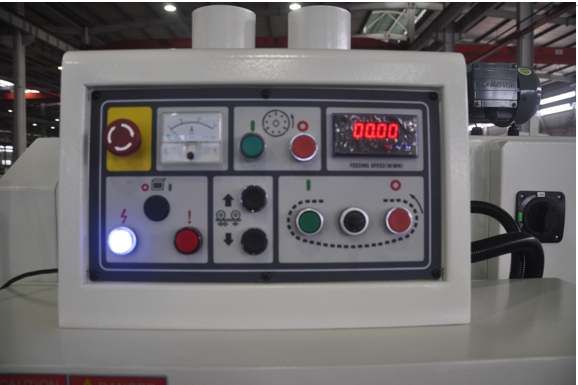

各操作件配相应图标，简单明了，操作方便。
-

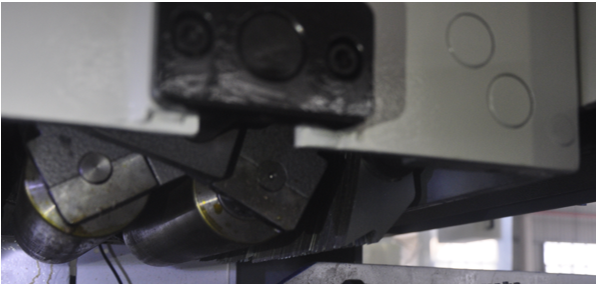

上压辊箱内配置前2后2共4组压料滚，确保工件在送料时，平稳顺畅。
-

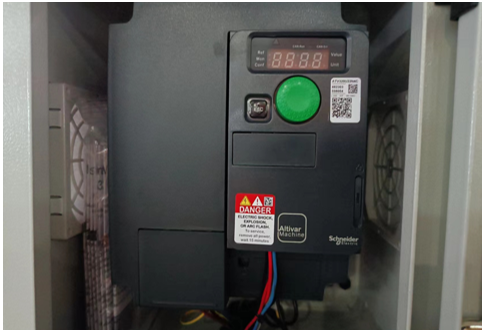

送料速度采用变频调速，调节送料速度方便快捷。
-

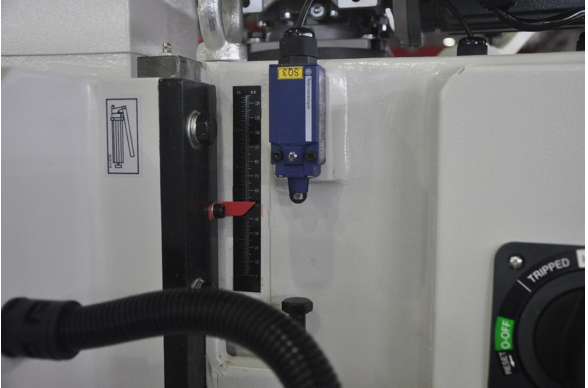

各升降部件处安装有安全限位装置，保证设备安全运行。
-

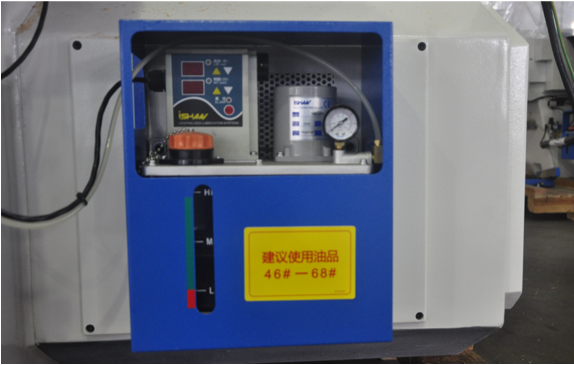

集中强制供油，确保履带与导轨间的润滑油膜，油箱内油量不足时自动停止履带运转，彻底维护履带与轨道寿命。
| 规格型号 | 单位 | QMJ143E | QMJ143F | QMJ143H | QMJ145E | QMJ145F | QMJ145H |
| 锯切厚度 | mm | 10-120 | 10-120 | 10-120 | 10-170 | 10-170 | 10-170 |
| 最大锯切宽度 | mm | 300 | 300 | 300 | 350 | 350 | 500 |
| 最短加工长度 | mm | 600 | 585(H>35)/800(H<35) | 600 | 740 | 740(H>50)/900(H<50) | 740(H>50)/900(H<50) |
| 最短加工长度(连续) | mm | 300 | / | 300 | / | / | / |
| 锯轴直径 | mm | Φ55 | Φ55 | Φ55 | Φ60 | Φ60 | Φ60 |
| 变径套直径 | mm | Φ70 | Φ70 | Φ70 | Φ80 | Φ80 | Φ80 |
| 锯轴转速 | r/min | 4000 | 4000 | 4000 | 2600 | 2600 | 2600 |
| 锯片直径 | mm | Φ205-Φ380 | Φ205-Φ380 | Φ205-Φ380 | Φ355-Φ505 | Φ355-Φ505 | Φ405-Φ505 |
| 进料速度 | m/min | 4-30 | 4-30 | 4-30 | 3-24 | 3-24 | 3-24 |
| 机床总功率 | kW | 39.6 | 39.6 | 39.6 | 59.8 | 59.8 | 81.3 |
| 送料电机 | kW | 2.2 | 2.2 | 2.2 | 4 | 4 | 5.5 |
| 锯轴电机 | kW | 37 | 37 | 37 | 55 | 55 | 75 |
| 压辊升降电机 | kW | 0.37 | 0.37 | 0.37 | 0.75 | 0.75 | 0.75 |
| 吸尘口直径 | mm | 2-Φ150 | 2-Φ150 | 2-Φ150 | 2-Φ150 | 2-Φ150 | 2-Φ150 |
| 吸尘风量 | m³/h | 3800 | 3800 | 3800 | 3800 | 3800 | 3800 |
| 机床外形尺寸 | cm | 220X150X158 | 446X157X160 | 446X177X160 | 446X178X187 | 480X178X187 | 485X202X188 |
| 机床重量 | kg | 2300 | 2600 | 2600 | 3500 | 3600 | 4250 |
