QMB523A
四面木工刨床
久经鉴证，经典传承
通用适配，稳定护航
每一次运行都是可靠的承诺
让您从容应对各类生产需求
特点介绍
QMB523A为标准五轴四面木工刨床。其最大加工宽度230mm，最大加工厚度160mm、速度达6--36m/min（变频）。配置上10下4共14组主动送料滚，上刀前断屑器采用后退式断屑器结构，可有效防止上刀的打刀现象。采用单上刀和下双刀结构，实现四面成型加工。具有结构合理、性能稳定、操作方便快捷加工质量佳之优点。
推 荐 ：该产品主要用于加工宽度230mm以内的各种木制品的高质量加工，如：实木门厂、相框、楼梯扶手厂、木地板厂木线条、护墙板等行业的四面刨削成型加工。
-

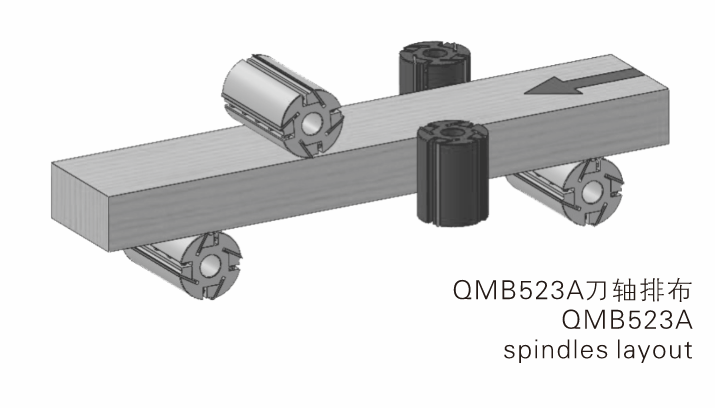

QMB523A刀轴排布
-

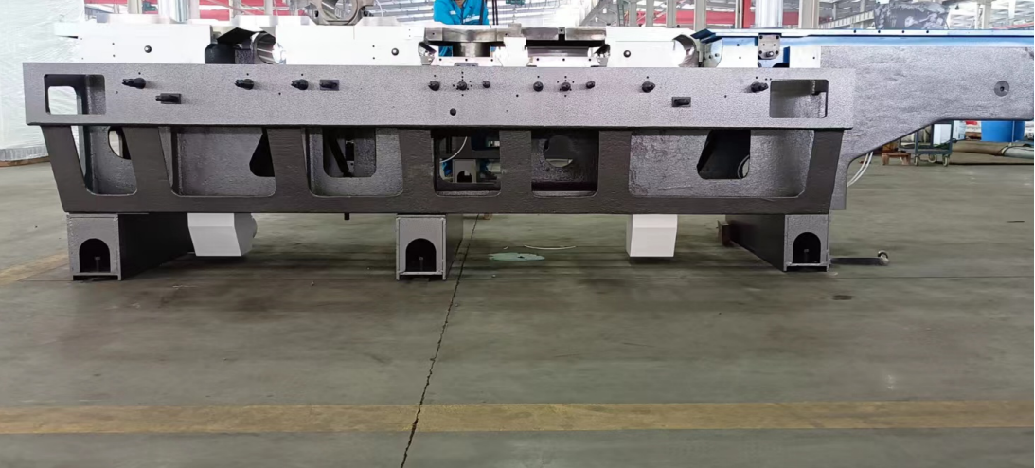

采用高强度铸铁整体浇铸而成，结构稳定，刚性好
-
高精密刀轴，转速每分钟6800转，采用高刚性设计，保证切削稳定性，G1级动平衡处理，全自动磨合测试。加工工件表面更光洁，完美
-

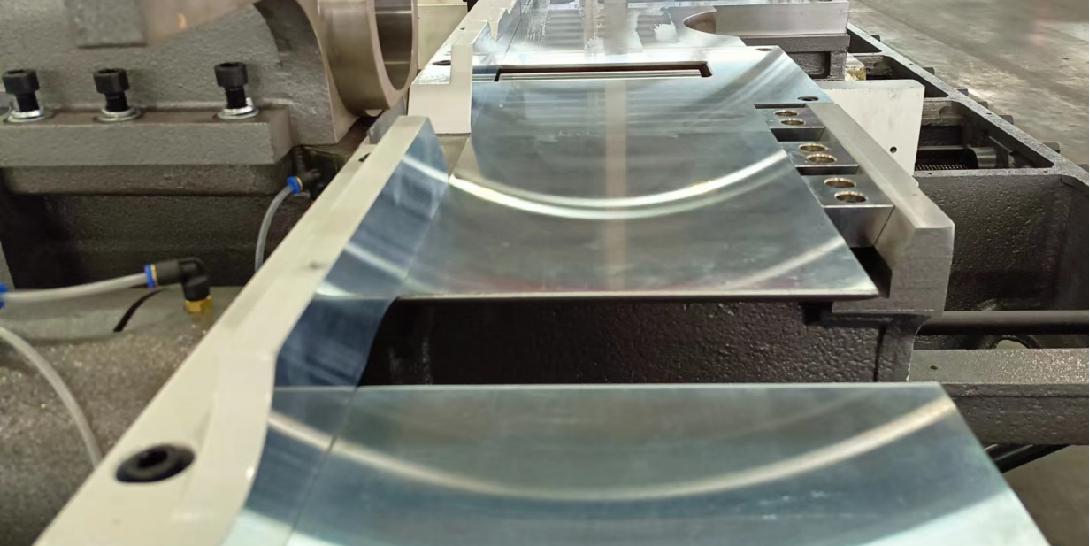

工作台板经过特殊处理后，镀硬铬，耐磨损，使用寿命长
-

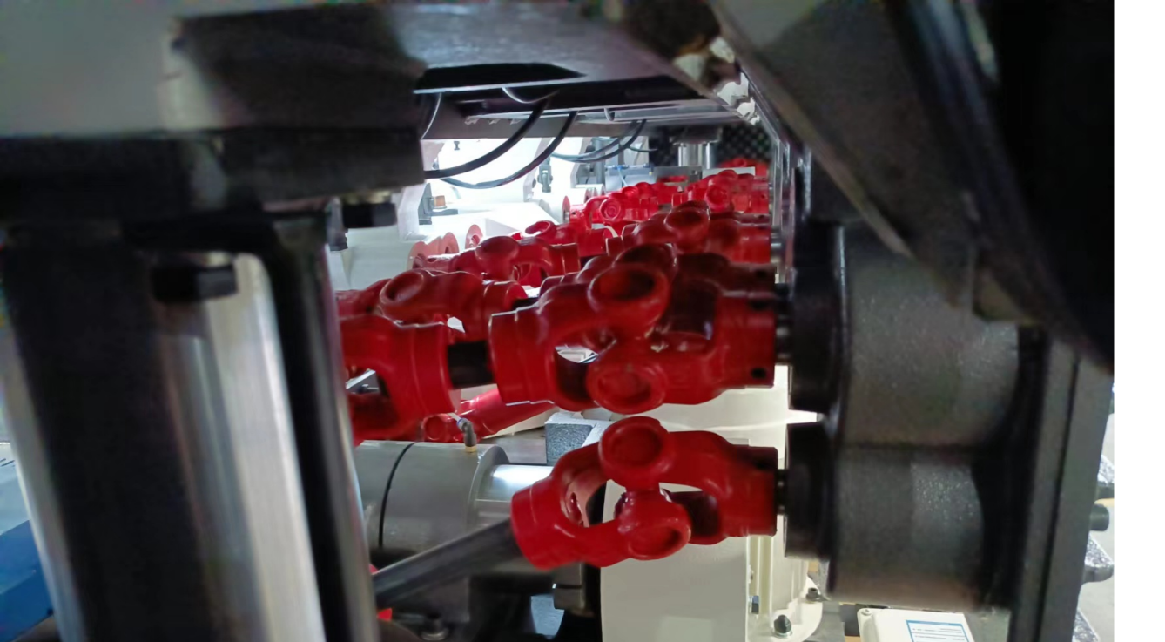

送料系统采用无链条万向传动轴，送料顺畅，强劲有力
-
短料装置是为了在加工短工件时，使进料更顺畅和操作更安全
-

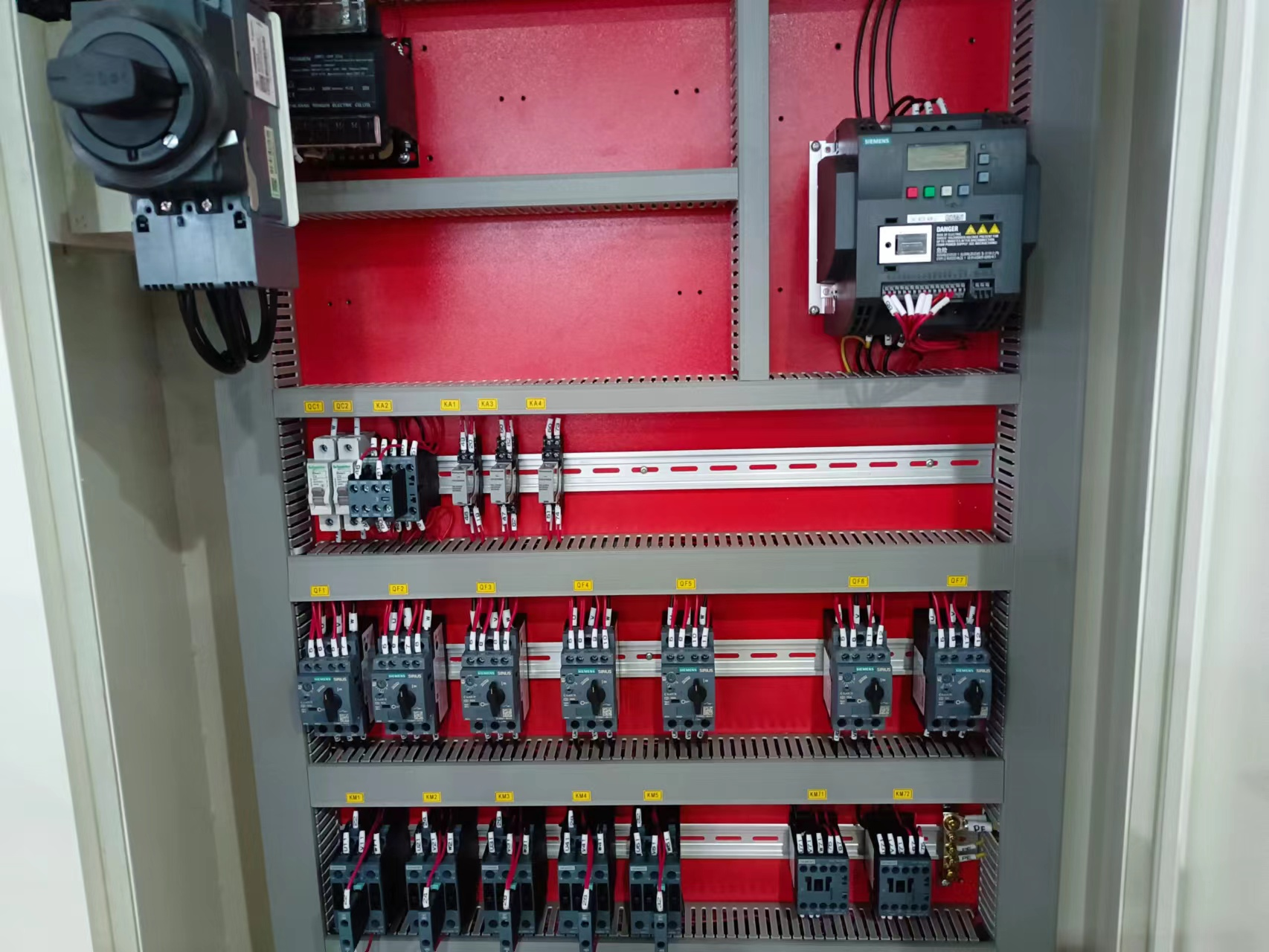

电器元件全部采用国际知名品牌，性能稳定，使用寿命长
-

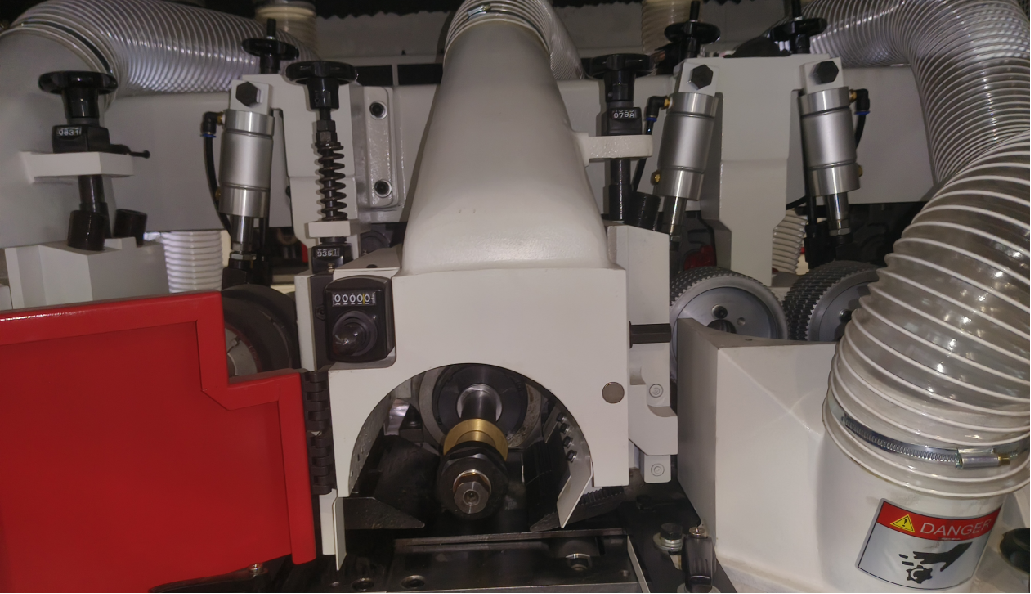

上刀前压板采用后退式，防止打刀
-

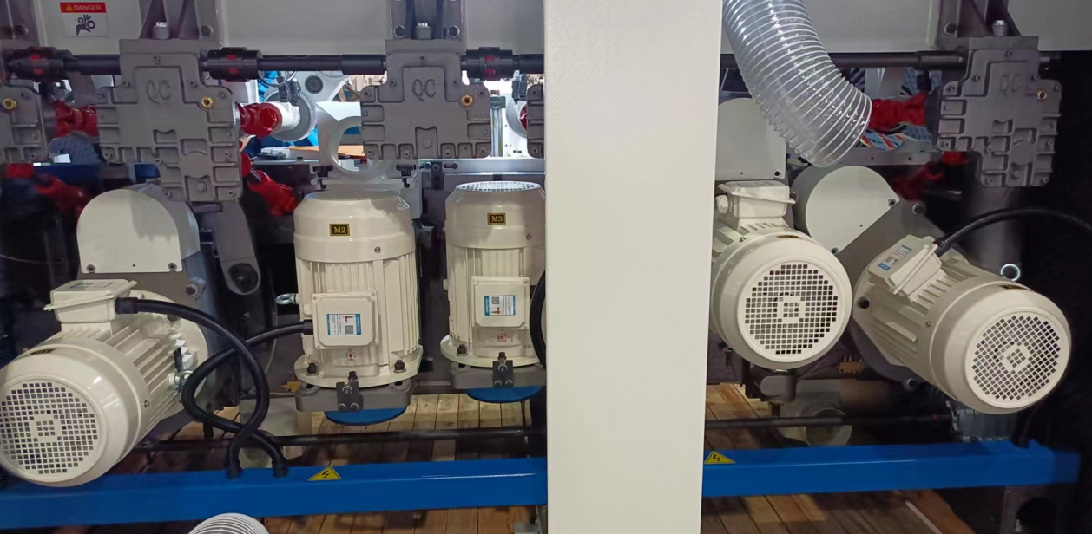

各刀轴配备的电机功率强劲，单独驱动
-

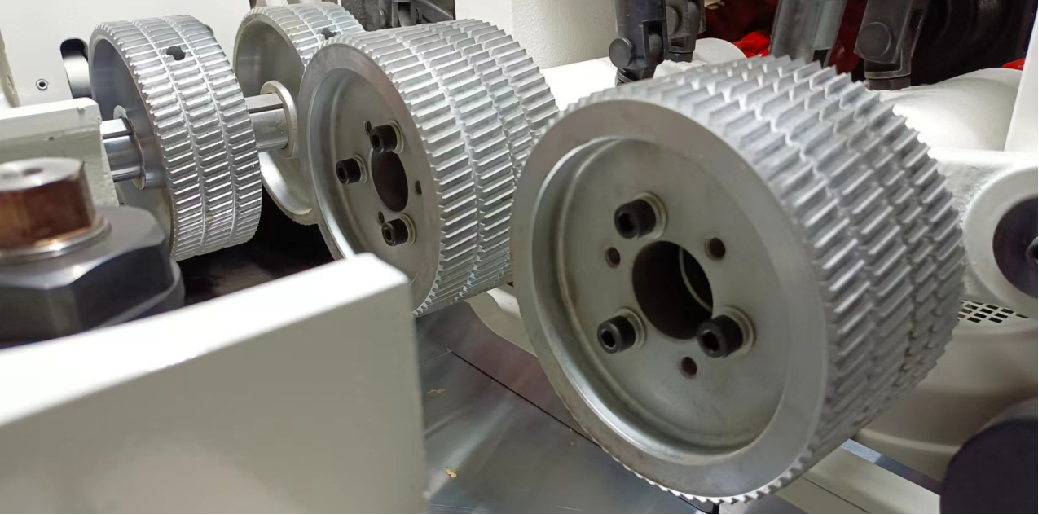

采用全新齿形设计，特殊工艺处理，送料效率高、使用寿命长，气缸压力可低至0.2mpa
-

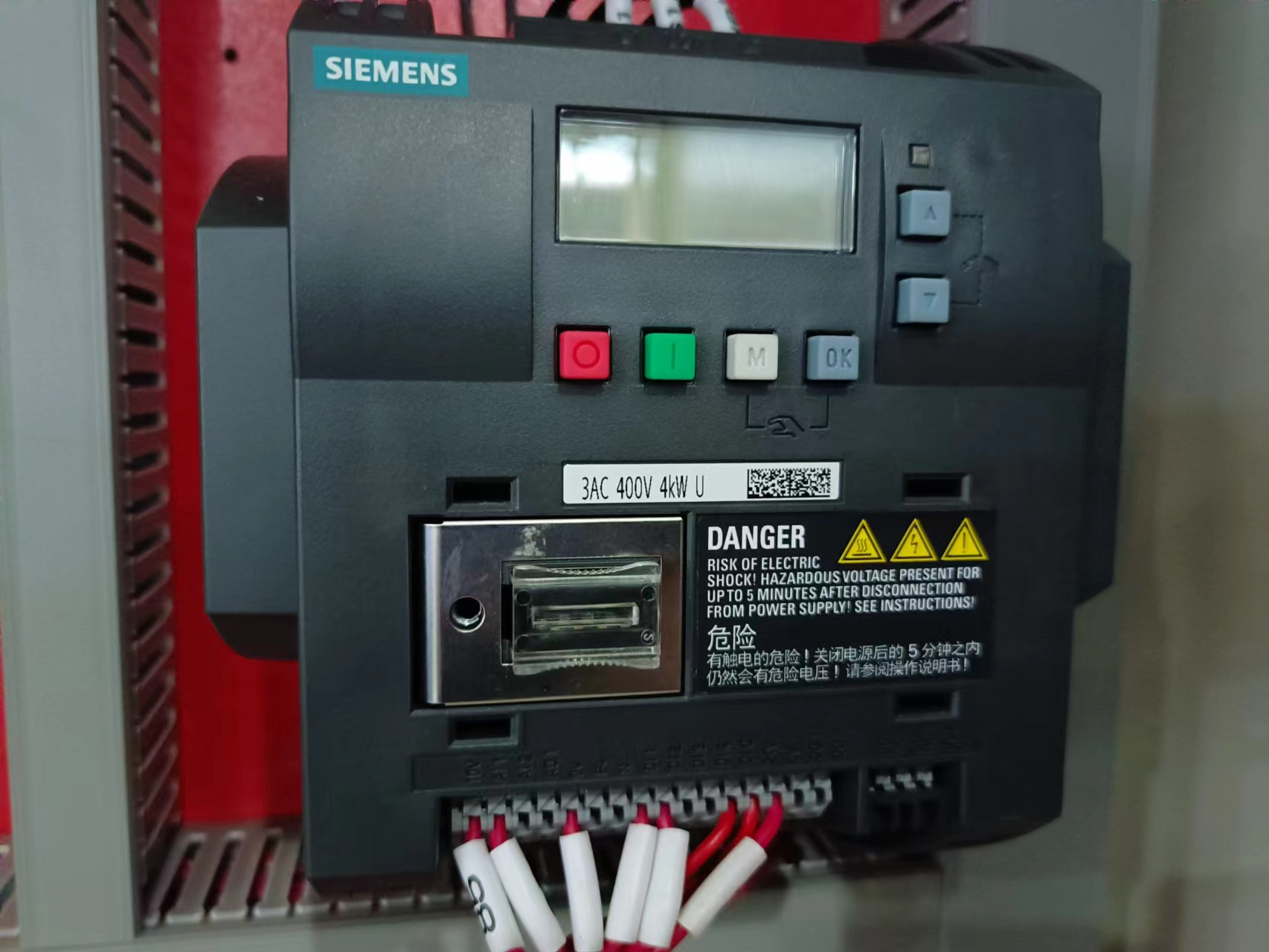

送料系统采用变频调速，更适合于各种木材材质的加工要求
-

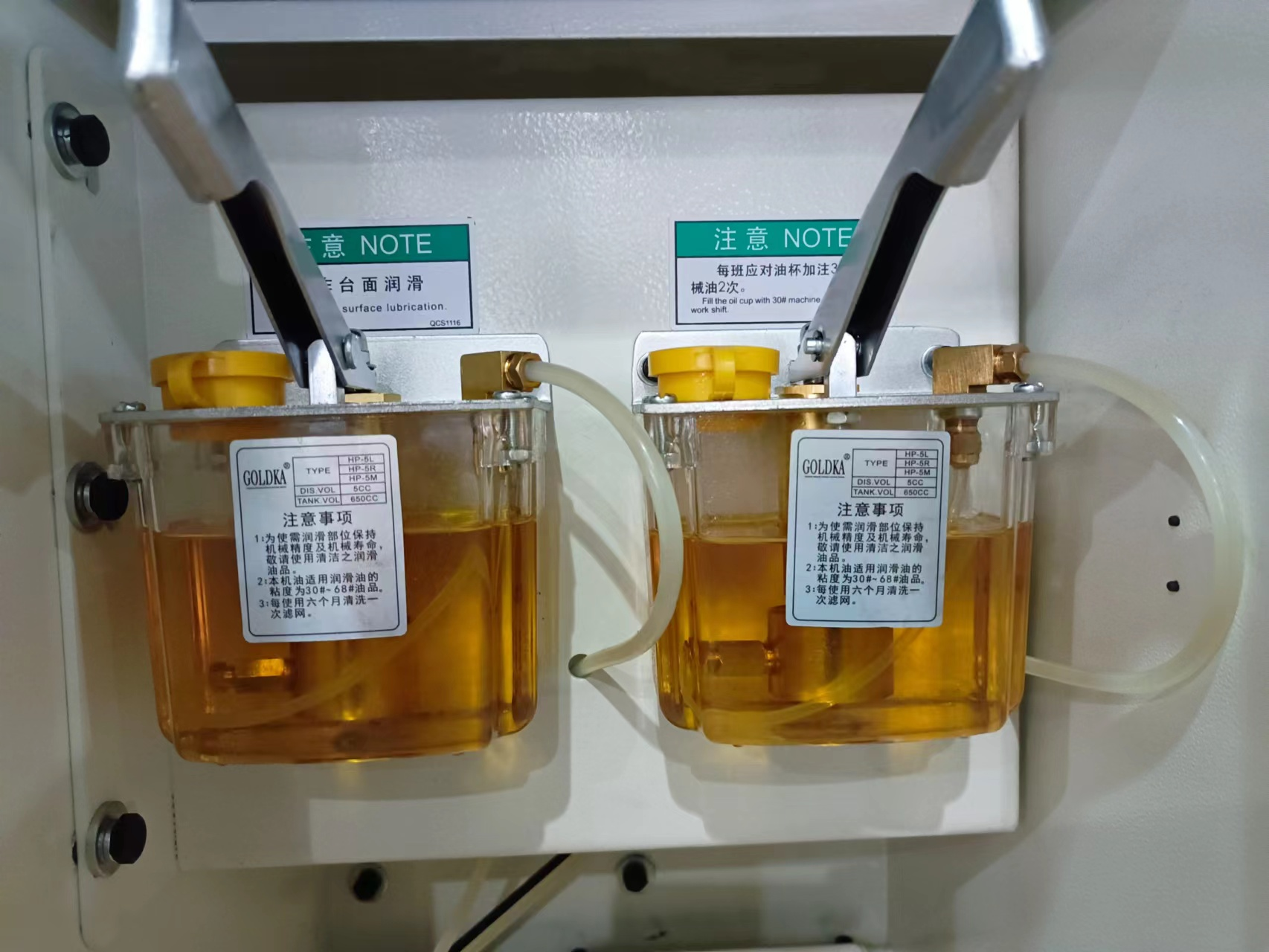

台面及各滑动部分，采用油泵集中供油润滑，方便快捷
-

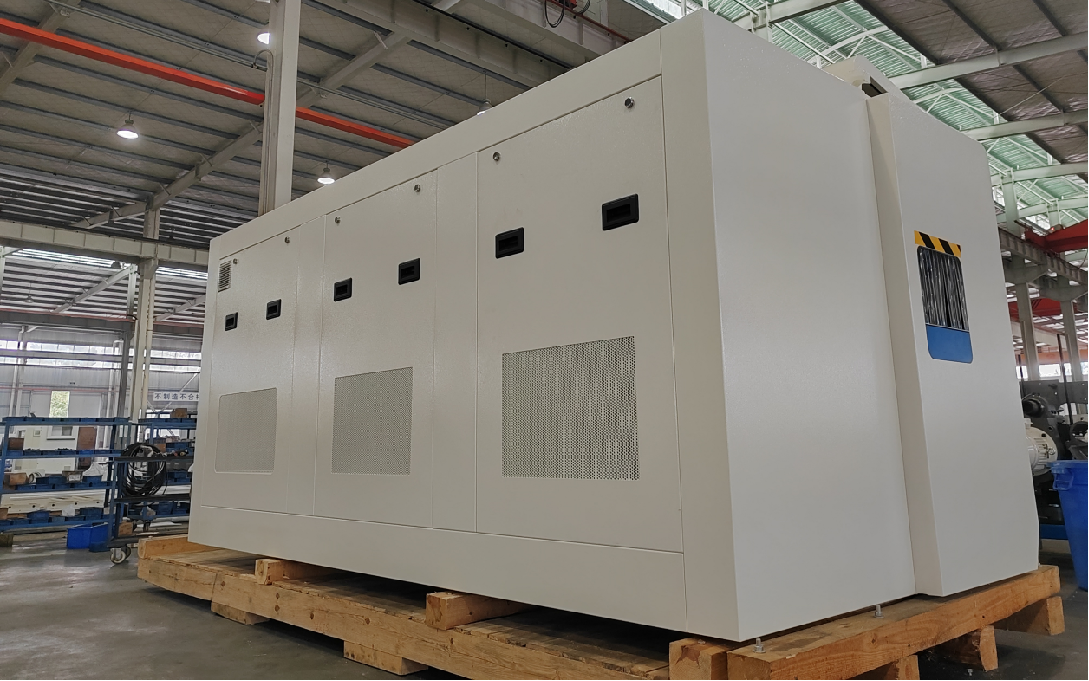

采用全封闭安全护罩，能有效地避免木屑飞溅和隔离噪音，起到安全保护作用
| 项目/型号 | QMB523A | QMB623A | QMB623A-K | QMB623R | QMB723R | |
| 加工宽度（刀具直径125mm)/mm | 20~230 | 20~230 | 20~230 | 20~230 | 20~230 | |
| 加工高度（刀具直径125mm)/mm | 8~160 | 8~160 | 8~160 | 8~160 | 8~160 | |
| 送料速度/m/min | 6~36 | 6~36 | 6~36 | 6~36 | 6~36 | |
| 刀轴直径/mm | 40 | 40 | 40 | 40 | 40 | |
| 刀轴转速/r/min | 6800 | 6800 | 6800 | 6800 | 6800 | |
| 刀具旋转直径/mm | 第一下刀轴 | 平刀125/边刀152 | 平刀125/边刀15 | 平刀125/边刀152 | 平刀125/边刀152 | 平刀125/边刀152 |
| 左右立轴 | 108~200 | 108~200 | 108-200 | 108-200 | 108-200 | |
| 上刀轴 | 108~180 | 108~180 | 108~180 | 108-180 | 108~180 | |
| 第二下刀轴 | 108~230 | 108~230 | 108~230 | 108~230 | 108-230 | |
| 电机 功率/KW | 送料电机 | 4 | 5.5 | 5.5 | 5.5 | 5.5 |
| 第一下刀轴 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
| 第一右立轴 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
| 第一左立轴 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | |
| 第二右立轴 | / | / | / | 7.5 | 7.5 | |
| 第一上刀轴 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | |
| 第二上刀轴 | / | 7.5 | 7.5 | / | 7.5 | |
| 第二下刀轴 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | |
| 升降电机 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | |
| 外形尺寸（长×宽×高）/cm | 428×190×170 | 496×190×170 | 496×190×170 | 475×186×176 | 538×186×176 | |
| 机床重量/kg | 4600 | 5600 | 5600 | 5650 | 6050 | |
| 选配:1、刀轴直径可选50mm;2、刀轴转速可选8000rpm;3、最后一根下轴可选配锯轴。(如有特殊需求，请联系厂家) | ||||||
