ML9616SMF

刨锯联合机

高效加工薄木板、细木条

适配木线、贴面板、木门、板式家具精细化生产

特点介绍

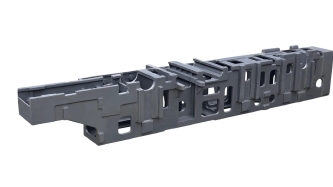

  • 机床床身采用高强度铸铁整体浇铸而成，结构稳定、刚性好。
    机床床身采用高强度铸铁整体浇铸而成，结构稳定、刚性好。

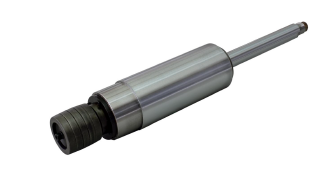

  • 主轴精密加工精细研磨,并采用高精度轴承，保证刀轴寿命。
    主轴精密加工精细研磨,并采用高精度轴承，保证刀轴寿命。

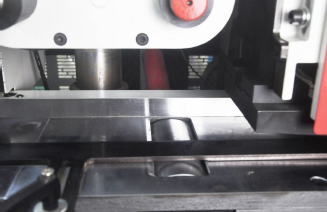

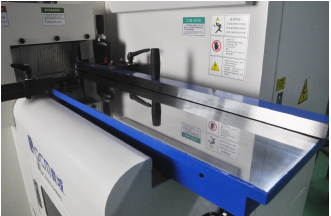

  • 工作台板经过特殊热处理后，镀硬铬，耐磨损，使用寿命长。
    工作台板经过特殊热处理后，镀硬铬，耐磨损，使用寿命长。

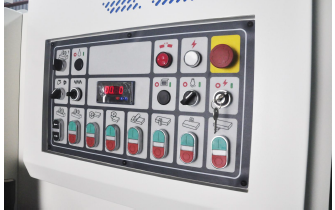

  • 按键式操作,精确稳定。
    按键式操作,精确稳定。

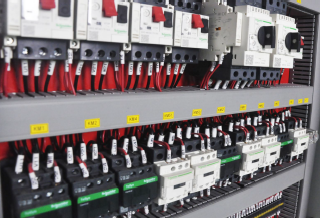

  • 采用国际品牌电子元器件，性能可靠。
    采用国际品牌电子元器件，性能可靠。

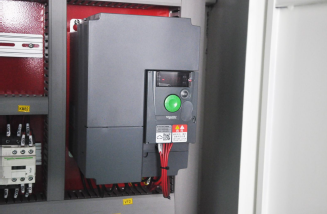

  • 送料系统采用变频调速，更适合于各种木材材质的加工要求。
    送料系统采用变频调速，更适合于各种木材材质的加工要求。

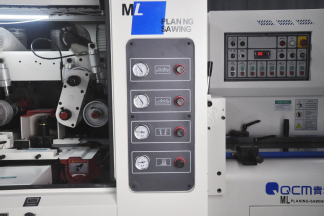

  • 各段气压调节方便。
    各段气压调节方便。

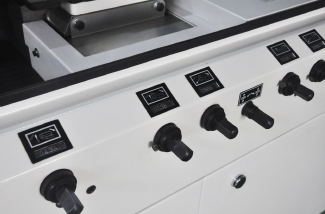

  • 各刀轴升降、进退，数字显示，精确方便。
    各刀轴升降、进退，数字显示，精确方便。
  • 配置外侧侧压装置，防止工件跑偏。
    配置外侧侧压装置，防止工件跑偏。

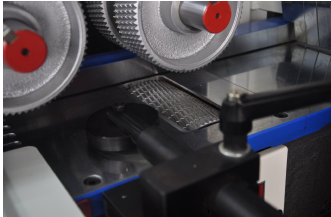

  • 下方配置2组万向节驱动辊筒，确保加工时送料畅通、强劲有力。
    下方配置2组万向节驱动辊筒，确保加工时送料畅通、强劲有力。

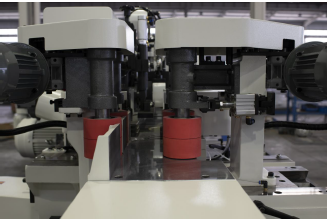

  • 配置前后四组立式主动送料辊确保多片锯切送料顺畅。
    配置前后四组立式主动送料辊确保多片锯切送料顺畅。

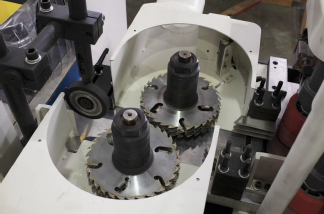

  • 锯轴无变径套，可减小锯片直径。
    锯轴无变径套，可减小锯片直径。
产品参数
规格型号 单位 ML9616SMF ML9620SMF
最大刨削宽度 mm 160 200
最小加工宽度 mm 20 20
最大锯削宽度 mm 160 200
最大加工厚度 mm 120 120
最小加工厚度 mm 15 15
最短加工长度(断/连) mm 650/480 650/480
活动工作台最大升降幅度 mm 6 6
活动导向板最大移动量 mm 6 6
锯轴直径 mm φ50 φ50
锯轴键槽 mm 10x2 10x2
锯轴转速 r/min 4000 4000
刨刀轴直径 mm φ40 φ40
前下刨刀轴、左右立轴转速 r/min 6800 6800
其余刨刀轴转速 r/min 8000 6800
送料速度 m/min 6-30 6-30
送料辊直径 mm φ140 φ140
刀具旋转直径：前下刀（平） mm φ125 φ125
前下刀（侧刀外径×厚度） mm φ152x12 φ152x12
左右立轴 mm φ115-φ170 φ110-φ180
上刨刀轴 mm φ105-φ150 φ110-φ180
左、右锯片直径 mm φ160-φ250 φ180-φ300
电机总功率 kW 58.3 72.8
前下刀轴 kW 4 5.5
左右立轴、上刀轴 kW 各5.5 各7.5
左右锯电机 kW 各15 各18.5
送料电机/辅助送料电机 kW 5.5 / 0.75x2 5.5 / 0.75x2
横梁升降电机 kW 0.75 0.75
气源压力 Mpa 0.3-0.6 0.3-0.6
压缩空气需要量 m³/min 0.15 0.15
吸尘口直径（锯） mm φ150x6 φ150x6
吸尘系统空气风速 m/s 30-35 30-35
吸尘系统空气需要量 m³/min 150 150
外形尺寸(长×宽×高) mm 4170x1530x1780 4420x1790x1750
机床重量 kg 4500 4850
