QMB623W
四面木工刨床
精巧设计，随心所欲
配置独立电机万能刀轴可360°旋转
从容应对各类木制品加工需求
产品特征
万能轴六轴四面木工刨床，采用全封闭式安全护罩，送料配置上13下5共18组主动送料滚和减速机与万向节传动，送料采用变频调速，速度达6--36m/min。具有结构合理、性能稳定、送料顺畅、加工质量佳之优点。
-

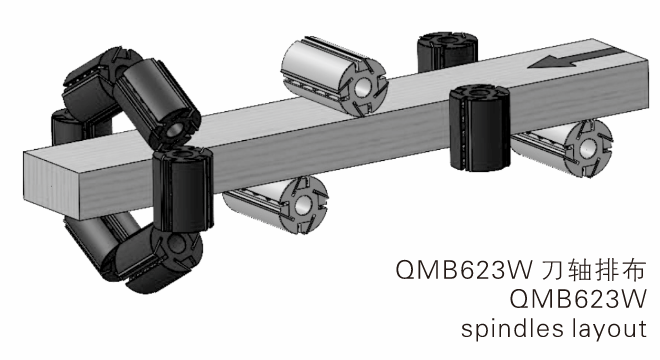

QMB623W刀轴排布
-

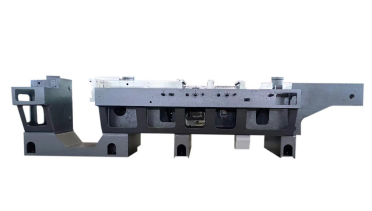

床身
机床床身采用高强度铸铁整体浇铸而成，结构稳定，刚性好。
-

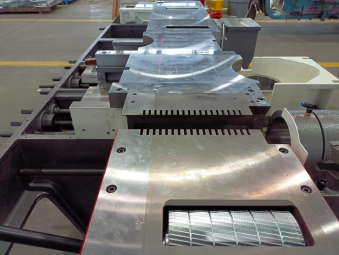

工作台
工作台板经过特殊处理后，镀硬铬，耐磨损，使用寿命长。
-

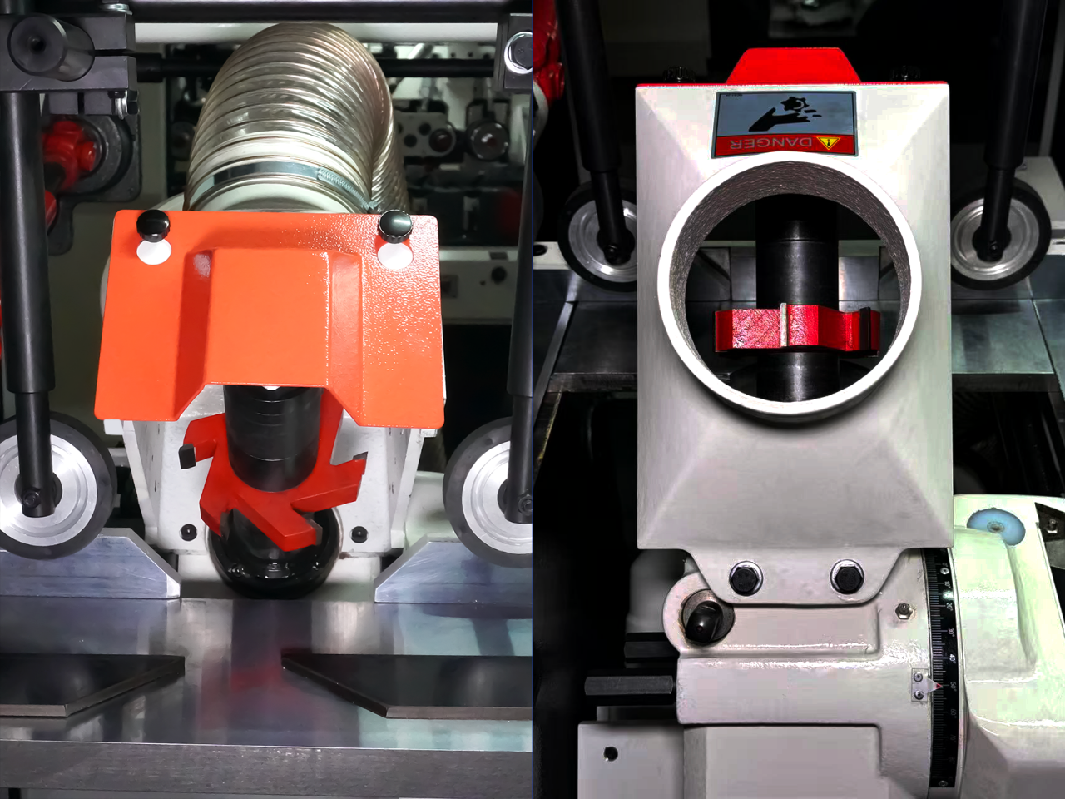

刀轴
本机配置6根高精密刀轴，转速每分钟6800转，加工工件表面更光洁，完美。其中1根刀轴为万能刀轴，可以根据不同需要，调试作为上水平、下水平、右立轴、左立轴加工，并且可作为360°的成型加工。
-

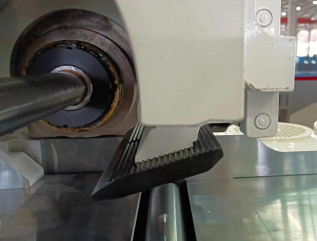

前压板组件
上水平主轴前压板组件采用后退式结构，有效防止打刀。
-

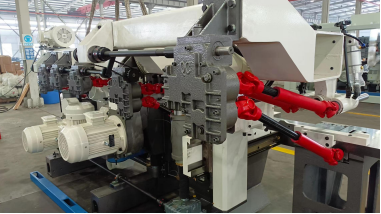

送料机构
送料配置上送料滚13组下送料滚5组共18组主动送料滚和减速机与万向节传动，送料顺畅，强劲有力。
-

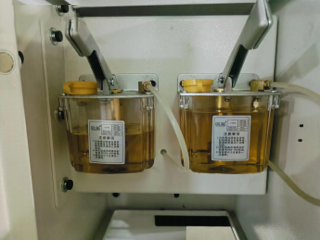

润滑装置
台面及各滑动部分，采用油泵集中供油润滑，方便快捷。
-

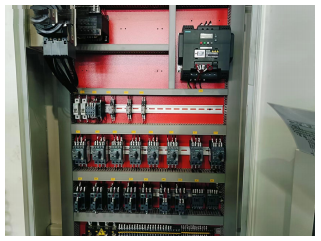

品牌电器
所有电气元件均采用知名品牌，性能稳定，所有寿命长。
产品规格
| 项目/型号 | QMB523W | QMB623W | QMB723W | |
| 加工宽度（刀具直径160mm)/mm | 20~230 | 20~230 | 20~230 | |
| 加工高度（刀具直径160mm)/mm | 8~160 | 8~160 | 8~160 | |
| 送料速度/m/min | 6~36 | 6~36 | 6~36 | |
| 刀轴直径/mm | 40 | 40 | 40 | |
| 刀轴转速/r/min | 6800 | 6800 | 6800 | |
| 刀具旋转直径/mm | 第一下刀轴 | 平刀125/边刀152 | 平刀125/边刀152 | 平刀125/边刀152 |
| 左右立轴 | 108~200 | 108~200 | 108~200 | |
| 上刀轴 | 108~180 | 108~180 | 108~180 | |
| 第二下刀轴 | / | 108~200 | 108~200 | |
| 万能刀轴 | 108~160 | 108~160 | 108~160 | |
| 电机功率/KW | 送料电机 | 4 | 5.5 | 5.5 |
| 第一下刀轴 | 5.5 | 5.5 | 5.5 | |
| 第一右立轴 | 5.5 | 5.5 | 5.5 | |
| 第一左立轴 | 7.5 | 7.5 | 7.5 | |
| 第一上刀轴 | 7.5 | 7.5 | 7.5 | |
| 第二上刀轴 | / | / | 7.5 | |
| 第二下刀轴 | / | 7.5 | 7.5 | |
| 万能刀轴 | 7.5 | 7.5 | 7.5 | |
| 升降电机 | 0.75 | 0.75 | 0.75 | |
| 外形尺寸（长×宽×高）/cm | 468×186×183 | 519×186×183 | 583×186× 183 | |
| 机床重量/kg | 5500 | 6000 | 6300 | |
| 选配:可增加(左立轴、上刀轴)数控配置。 | ||||
