QMB633H-D

四面木工刨床

重型机身 稳固如山

宽幅作业 面面俱到

大型木方的重切削利器:

产品特征

重型六轴四面木工刨床，最大加工宽度330mm,最大加工厚度250mm，送料配置上11下6共17组主动送料滚，活动工作台配置双主动送料滚，上刀和左立刀控制配置电脑触摸屏数控系统。该系列上刀和下刀配置液压涨紧外支撑技术，实现强力切削加工。具有结构合理、性能稳定、送料顺畅、操作方便、加工质量佳之优点。

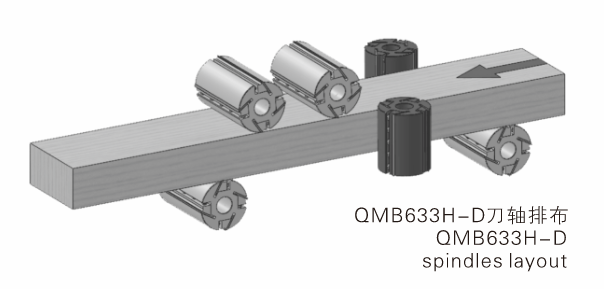

  • QMB633H-D刀轴排布
    QMB633H-D刀轴排布

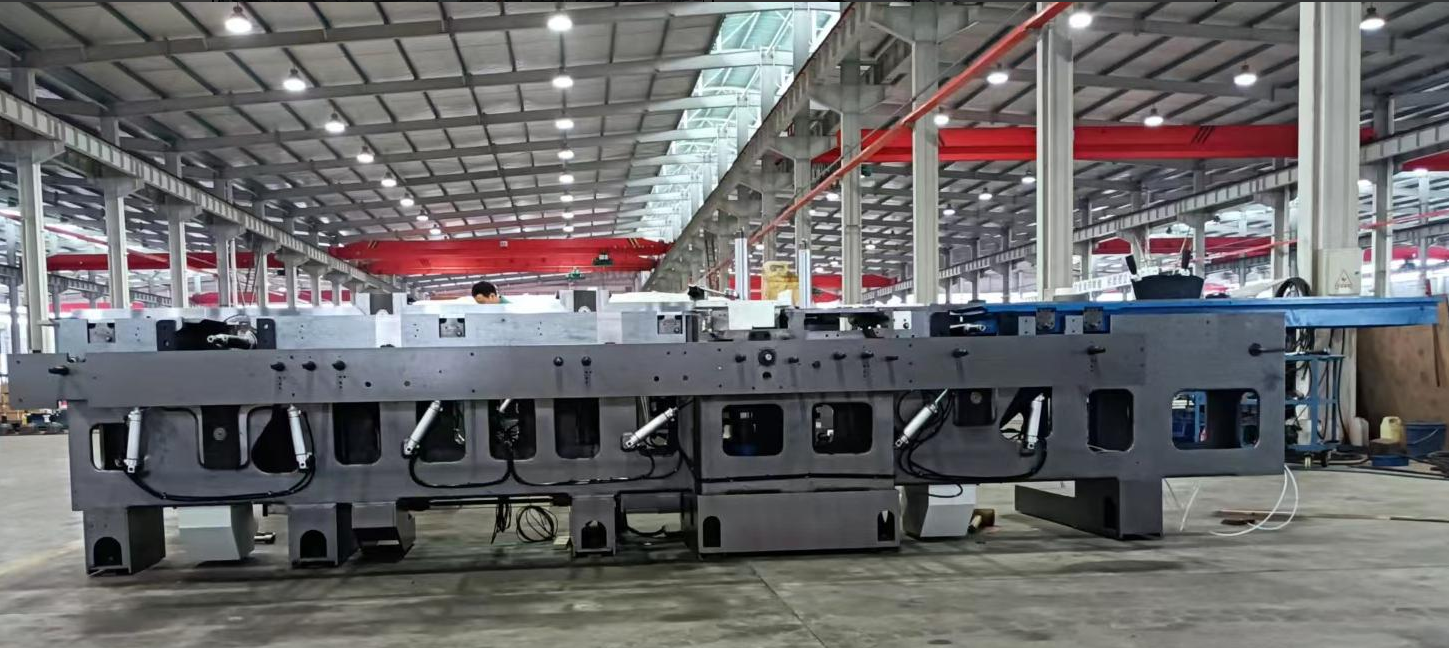

  • 床身 采用高强度铸铁整体浇铸而成，结构稳定，刚性好。
    床身

    采用高强度铸铁整体浇铸而成，结构稳定，刚性好。

  • 高精密主轴 高精密刀轴，转速每分钟6800转，采用高刚性设计，保证切削稳定性，G1级动平衡处理，全自动磨合测试。加工工件表面更光洁，完美。
    高精密主轴

    高精密刀轴，转速每分钟6800转，采用高刚性设计，保证切削稳定性，G1级动平衡处理，全自动磨合测试。加工工件表面更光洁，完美。

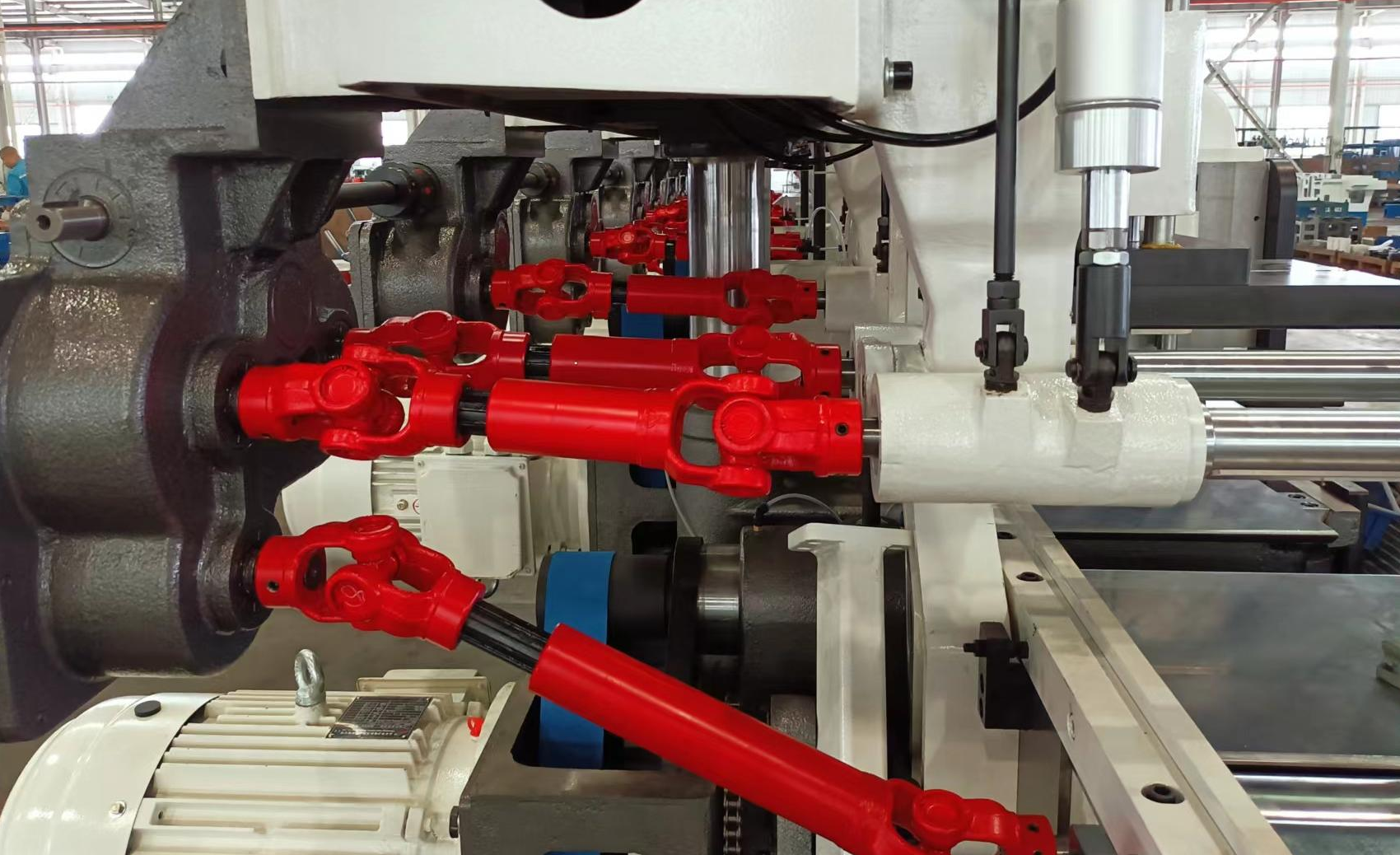

  • 送料系统 送料系统采用无链条万向传动轴，送料顺畅，强劲有力。
    送料系统

    送料系统采用无链条万向传动轴，送料顺畅，强劲有力。

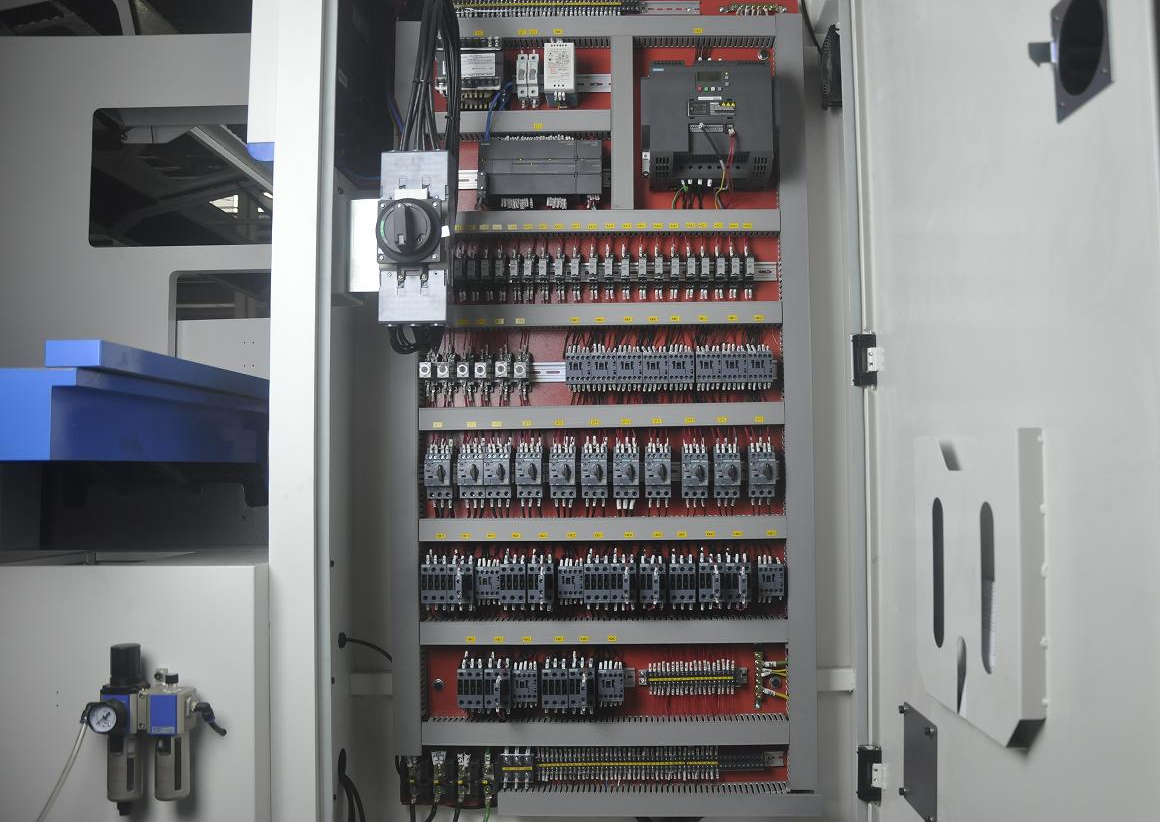

  • 电器元件 电器元件全部采用知名品牌，性能稳定，使用寿命长。
    电器元件

    电器元件全部采用知名品牌，性能稳定，使用寿命长。

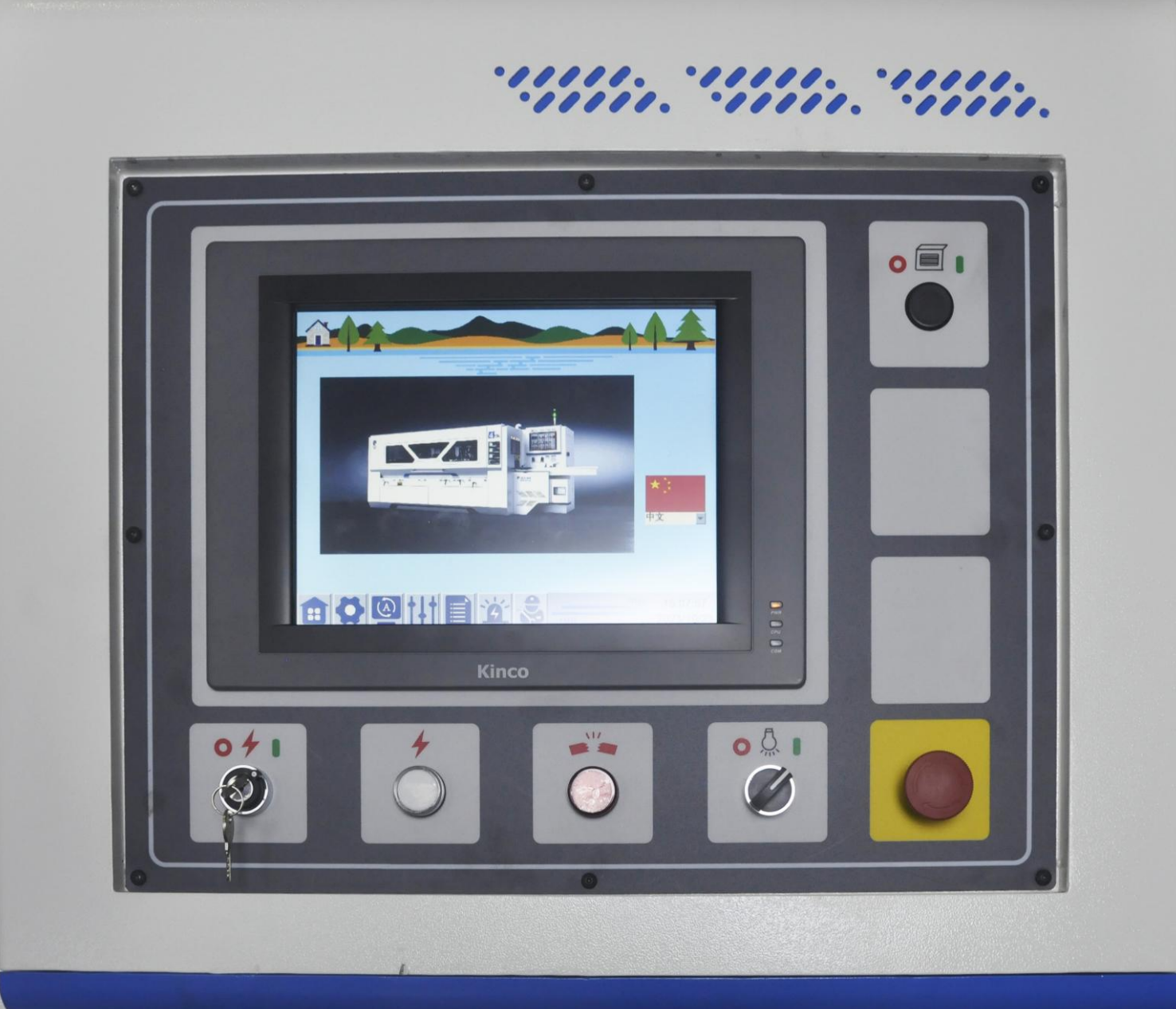

  • 电脑触摸屏 配置电脑触摸屏数控操作系统，对各刀轴进行操 作和控制，对上刀轴和左立刀进行数控自动定厚 和定宽作业,操作方便快捷。
    电脑触摸屏

    配置电脑触摸屏数控操作系统，对各刀轴进行操

    作和控制，对上刀轴和左立刀进行数控自动定厚

    和定宽作业,操作方便快捷。

产品规格
项目/型号 QMB633H-D QMB626H-K
加工宽度（刀具直径125mm)/mm 50~330 30~260
加工高度（刀具直径125mm)/mm 20~250 10~200
送料速度/m/min 8~36 8~36
刀轴直径/mm 50 50
刀轴转速/r/min 6500 6500
刀具旋转直径/mm 第一下刀轴 140 125~140
左右立轴 140~230 118~200
上刀轴 140~230 118~200
第二下刀轴 140~230 118~250
电机 功率/KW 送料电机 11 7.5
第一下刀轴 11 7.5
第一右立轴 11 11
第一左立轴 11 11
第一上刀轴 15 11
第二上刀轴 11 11
第二下刀轴 11 11
升降电机 1.5 0.75
外形尺寸（长×宽×高）/cm 600×228×209 525×193×186
机床重量/kg 9600 6650
