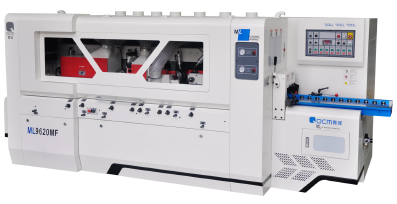

ML9620MF

刨锯联合机

加工精度高、成品品质优异

大幅省料提料、减少木料浪费

特点介绍

本机床为四面刨带上、下锯轴的结构，可对工件进行定宽、定厚加工的同时，进行多锯片的锯剖作业，适用木地板、装饰木线、装饰板材、指接板和实木家具等行业制作薄木板和木条，具有加工质量高，用工成本低，加工省料之优点。

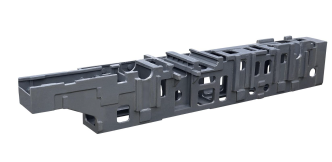

  • 机床床身采用高强度铸铁整体浇铸而成，结构稳定、刚性好。
    机床床身采用高强度铸铁整体浇铸而成，结构稳定、刚性好。

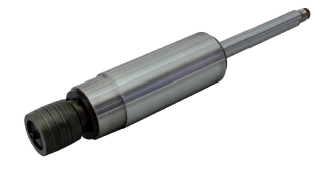

  • 主轴精密加工精细研磨,并采用高精度轴承，保证刀轴寿命。
    主轴精密加工精细研磨,并采用高精度轴承，保证刀轴寿命。

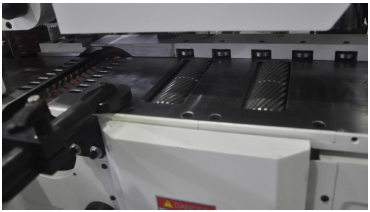

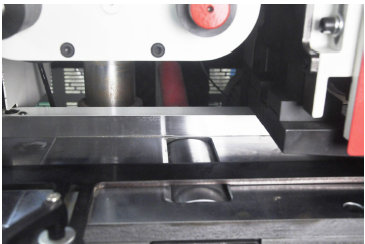

  • 工作台板经过特殊热处理后，镀硬铬，耐磨损，使用寿命长。
    工作台板经过特殊热处理后，镀硬铬，耐磨损，使用寿命长。

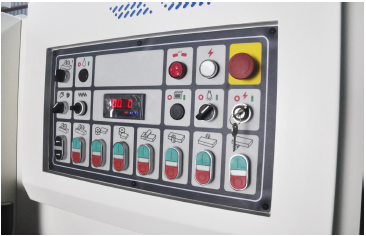

  • 按键式操作,精确稳定。
    按键式操作,精确稳定。

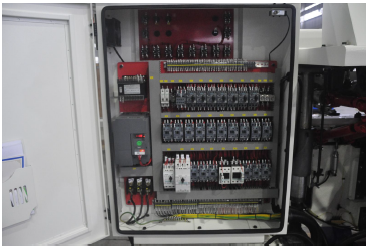

  • 采用国际知名品牌电子元器件，性能可靠，使用寿命长。
    采用国际知名品牌电子元器件，性能可靠，使用寿命长。

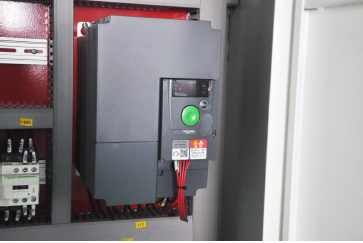

  • 送料系统采用变频调速，更适合于各种木材材质的加工要求。
    送料系统采用变频调速，更适合于各种木材材质的加工要求。

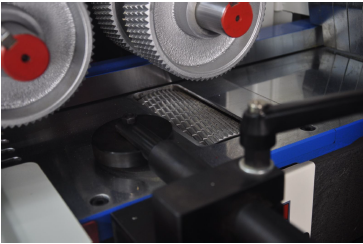

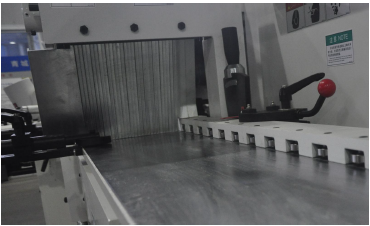

  • 前止逆防反弹装置，有效保护操作者使用安全。
    前止逆防反弹装置，有效保护操作者使用安全。

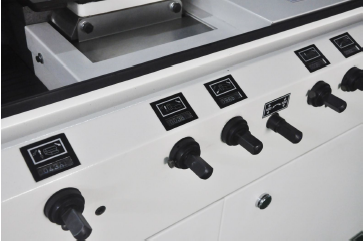

  • 各刀轴升降、进退，数字显示，精确方便。
    各刀轴升降、进退，数字显示，精确方便。
  • 配置外侧侧压装置，防止工件跑偏。
    配置外侧侧压装置，防止工件跑偏。
  • 下方配置4组万向节驱动辊筒，确保加工时送料畅通、强劲有力。
    下方配置4组万向节驱动辊筒，确保加工时送料畅通、强劲有力。

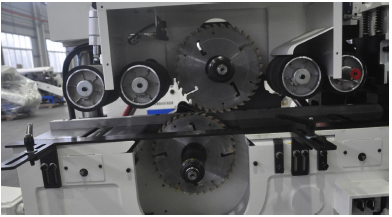

  • 上下锯片对剖作业，最大限度减少木料损耗。
    上下锯片对剖作业，最大限度减少木料损耗。
  • 采用全封闭安全护罩，能有效地避免木屑飞溅和隔离噪音，起到安全保护作用。
    采用全封闭安全护罩，能有效地避免木屑飞溅和隔离噪音，起到安全保护作用。
规格型号 单位 ML9620HMF
最大刨削宽度 mm 200
最小加工宽度 mm 20
最大加工厚度 mm 125
最小加工厚度 mm 10
最短加工长度(断/连) mm 650/480
活动工作台最大升降幅度 mm 6
活动导向板最大移动量 mm 6
锯轴直径 mm φ40
锯轴键槽 mm 10x2
锯轴转速 r/min 4500
刨刀轴直径 mm φ40
前下刨刀轴、左右立轴转速 r/min 6800
送料速度 m/min 5-25
送料辊直径 mm φ140
刀具旋转直径: 前下刀 (平) mm φ125
前下刀 (侧刀外径×厚度) mm φ152×12
左右立轴 mm φ110-φ180
上刨刀轴 mm φ110-φ180
上、下锯片直径 mm φ180-φ250
电机总功率 kW 94.5
前下、右立、左立刀轴电机 kW 各7.5
上刨刀轴电机 kW 11
上锯轴电机 kW 18.5
下锯轴电机 kW 22
送料电机 kW 7.5
横梁升降电机 kW 0.75
气源压力 Mpa 0.3-0.6
压缩空气需要量 m³/min 0.15
吸尘口直径（刨） mm φ120×4
吸尘口直径（锯） mm φ150×7
吸尘系统空气风速 m/s 30-35
吸尘系统空气需要量 m³/min 150
外形尺寸(长×宽×高) mm 4650×2030×1790
机床重量 kg 5500
