ML9616SMX
刨锯联合机
坚固稳定，抗震性强
精度恒定，损耗极低，经久耐用
实现高精度稳定量产
特点介绍

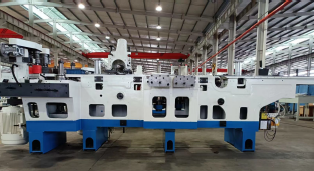

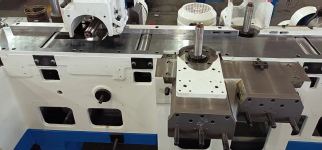

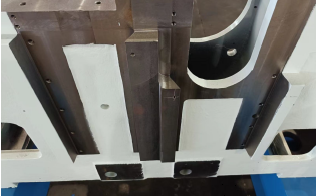

ML9616SMX刨锯联合机为四面刨+对剖锯的结构，最大加工宽度160mm,最大加工厚度120mm,送料速度6—30m/min(变频调速）其床身采用优质铸件整体浇铸而成。工作台采用特殊耐磨材料，经特殊处理精密加工和镀硬铬处理，具有性能稳定、精度佳、工作台耐磨损、使用寿命长之优点。
| 规格型号 | 单位 | ML9616SMX |
| 最大刨削宽度 | mm | 160 |
| 最小加工宽度 | mm | 35 |
| 最大锯削宽度 | mm | 160 |
| 最大加工厚度 | mm | 120 |
| 最小加工厚度 | mm | 15 |
| 最短加工长度(断/连) | mm | 650/480 |
| 活动工作台最大升降幅度 | mm | 6 |
| 活动导向板最大移动量 | mm | 6 |
| 锯轴直径 | mm | φ50 |
| 锯轴键槽 | mm | 10x2 |
| 锯轴转速 | r/min | 4000 |
| 刨刀轴直径 | mm | φ40 |
| 前下刨刀轴、左右立轴转速 | r/min | 6800 |
| 其余刨刀轴转速 | r/min | 8000 |
| 送料速度 | m/min | 6-30 |
| 送料辊直径 | mm | φ140 |
| 刀具旋转直径: 前下刀 (平) | mm | φ125 |
| 前下刀 (侧刀外径×厚度) | mm | φ152×12 |
| 左右立轴 | mm | φ115-φ170 |
| 上刨刀轴 | mm | φ105-φ150 |
| 左、右锯片直径 | mm | φ160-φ250 |
| 电机总功率 | kW | 62.3 |
| 前下刀轴 | kW | 4 |
| 左、右立轴、上刀轴 | kW | 5.5 / 5.5 / 7.5 |
| 左右锯电机 | kW | 各15 |
| 送料电机 | kW | 7.5 |
| 辅助送料电机 | kW | 0.75×2 |
| 横梁升降电机 | kW | 0.75 |
| 气源压力 | Mpa | 0.3-0.6 |
| 压缩空气需要量 | m³/min | 0.15 |
| 吸尘口直径（刨） | mm | φ120×4 |
| 吸尘口直径（锯） | mm | φ150×2 |
| 吸尘系统空气风速 | m/s | 30-35 |
| 吸尘系统空气需要量 | m³/min | 150 |
| 外形尺寸(长×宽×高) | cm | 458×153×172 |
| 机床重量 | kg | 4200 |
