QMB420G
四面木工刨床
稳定可靠，坚守品质
以亲民的价格，开启高效生产新模式
特点介绍
QMB420G四轴四面木工刨床。其最大加工宽度200mm，最大加工厚度200mm、速度达8--36m/min（变频）采用最先进的设计及制造工艺，其结构合理性能优异，操作方便，可实现加工尺寸200X200的大方料加工。主要用于木屋结构梁、大型木方的四面刨光加工，是大型木制品加工厂、木屋结构房制造企业的经济适用型设备。
注意 ：机床常规出厂配置加工厚度小于20mm时，加工宽度应大于60mm:加工宽度小于60mm时，加工厚度应大于20mm.
-
QMB420G刀轴排布
-

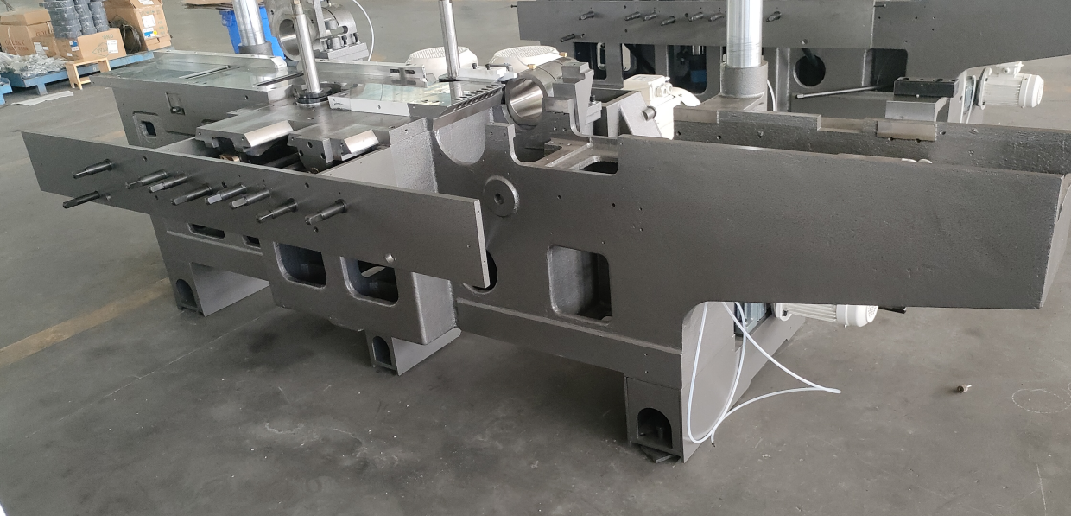

采用高强度铸铁整体浇铸而成，结构稳定，刚性好
-
高精密刀轴，转速每分钟6800转，采用高刚性设计保证切削稳定性，G1级动平衡处理，全自动磨合测试。加工工件表面更光洁完美
-

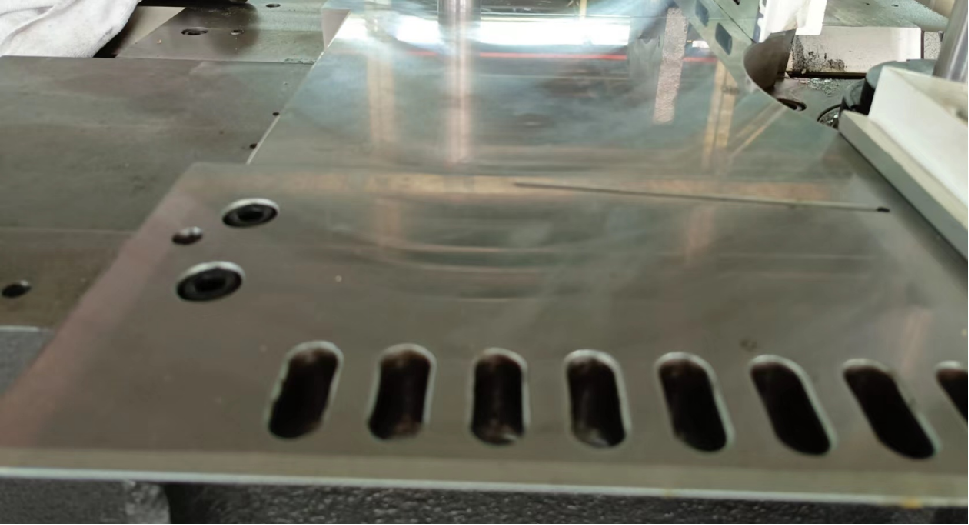

工作台板经过特殊处理后，镀硬铬，耐磨损，使用寿命长
-

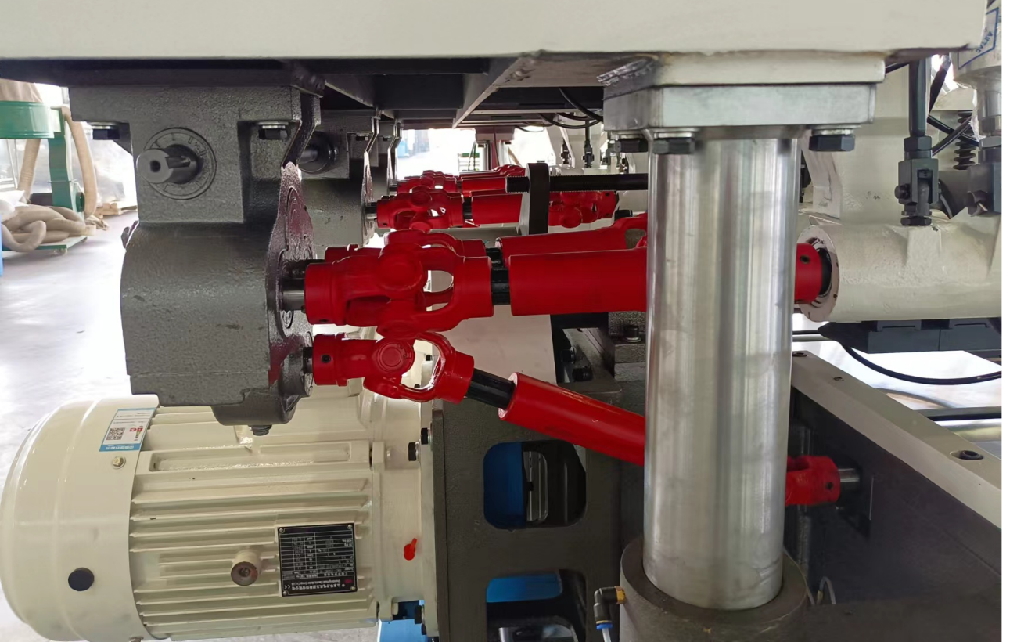

送料系统采用无链条万向传动轴，送料顺畅，强劲有力
-
短料装置是为了在加工短工件时，使进料更顺畅和操作更安全
-
电器元件全部采用知名品牌，性能稳定，使用寿命长
-

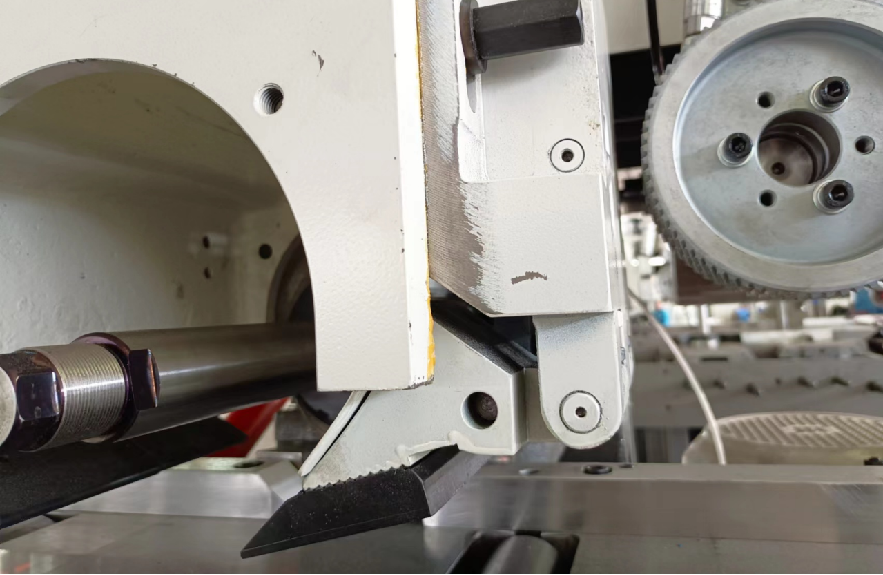

上刀前压板采用后退式结构，防止打刀
-

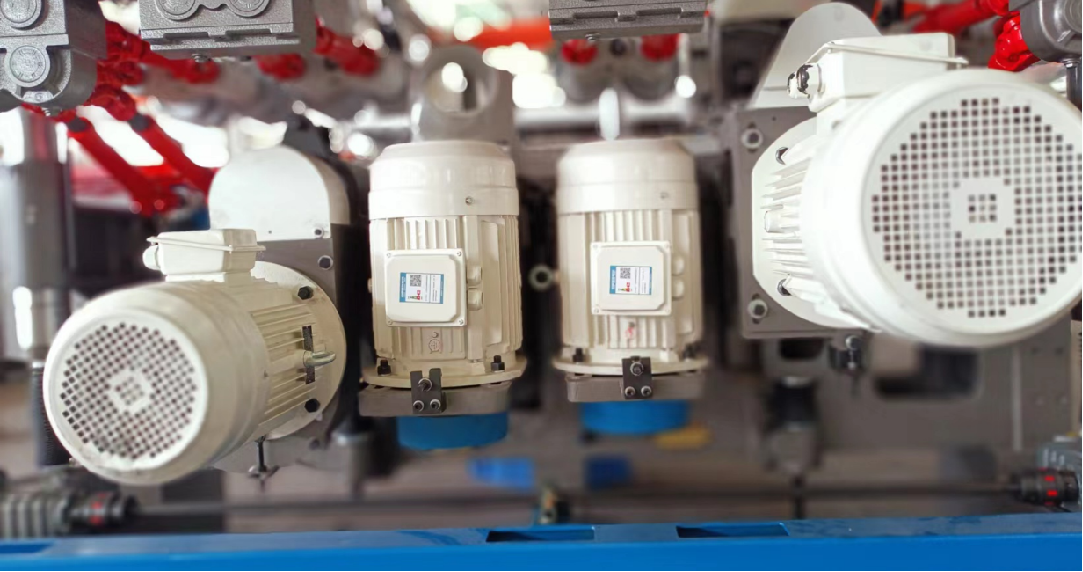

各刀轴配备的电机功率强劲，单独驱动
-

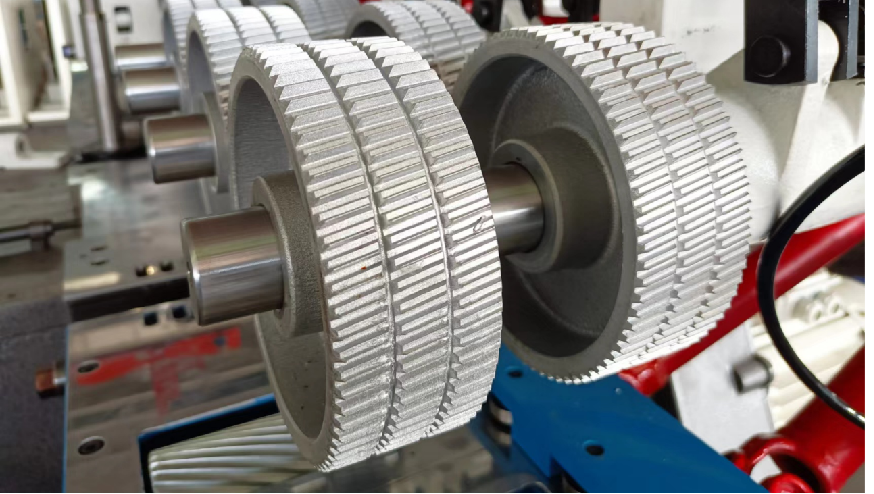

采用全新齿形设计，特殊工艺处理，送料效率高、使用寿命长，气缸压力可低至0.2mpa
-
送料系统采用变频调速，更适合于各种木材材质
的加工要求
-

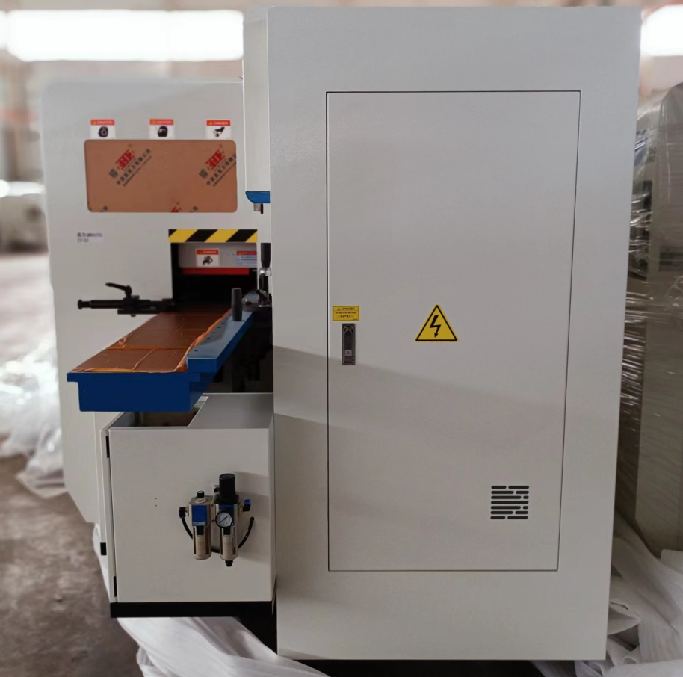

采用全封闭安全护罩，能有效地避免木屑飞溅和
隔离噪音，起到安全保护作用
-

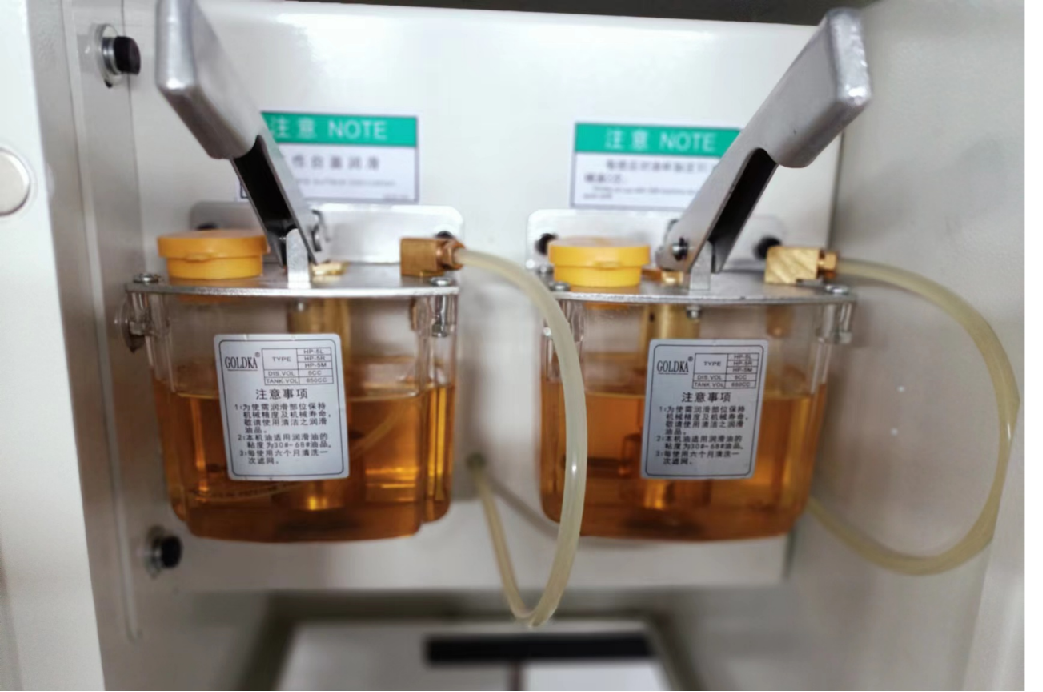

台面及各滑动部分，采用油泵集中供油润滑，
方便快捷
| 项目/型号 | QMB420G | QMB520AT | QMB620AT | QMB620RL | |
| 加工宽度（刀具直径160mm)/mm | 20~200 | 20~200 | 20~200 | 20~200 | |
| 加工高度（刀具直径160mm)/mm | 20~200 | 8~125 | 8~125 | 8~125 | |
| 送料速度/m/min | 8~36 | 8~33 | 8~33 | 8~33 | |
| 刀轴直径/mm | 40 | 40 | 40 | 40 | |
| 刀轴转速/r/min | 6800 | 6800 | 6800 | 6800 | |
| 刀具旋转直径/mm | 第一下刀轴 | 平刀125/边刀152 | 平刀125/边刀152 | 平刀125/边刀152 | 平刀125/边刀152 |
| 后下刀轴 | / | 108~200 | 108~200 | / | |
| 其余刀轴 | 108~180 | 108~180 | 108~180 | 108~180 | |
| 电机 功率/KW | 送料电机 | 5.5 | 4 | 4 | 7.5 |
| 第一下刀轴 | 7.5 | 5.5 | 5.5 | 5.5 | |
| 第一右立轴 | 7.5 | 5.5 | 5.5 | 7.5 | |
| 第一左立轴 | 7.5 | 5.5 | 5.5 | 7.5 | |
| 第二右立轴 | / | / | / | 5.5 | |
| 第二左立轴 | / | / | / | 7.5 | |
| 第一上刀轴 | 11 | 7.5 | 7.5 | 7.5 | |
| 第二上刀轴 | / | / | 5.5 | / | |
| 第二下刀轴 | / | 5.5 | 5.5 | / | |
| 升降电机 | 0.75 | 0.75 | 0.75 | 0.75 | |
| 外形尺寸（长×宽×高）/cm | 340×186×180 | 350×180×175 | 400×10×175 | 410×180×175 | |
| 机床重量/kg | 3650 | 3600 | 4400 | 4650 | |
| 选配:1、所有主轴电机可选55-11KW;2、刀轴直径可选50mm.3、刀轴转速可选8000pm:4、最后一根下轴可选配锯轴。(如有特殊需求，请联系厂家 | |||||
