MB623P

四面木工刨床

高稳定性 、 高精度

机床采用先进的设计及制造工艺，结构合理、操作方便、性能优异，适用于各种木制品的四面加工

产品概览

机床床身采用高强度铸铁整体浇铸而成，结构稳定，刚性好。上刀轴升降、左刀轴进退采用触摸屏数控系统，并配置数字显示器。左刀轴前侧压机构，采用气缸压料结构，压力稳定、操作方便快捷。上刀轴前后压板，采用气缸压料结构，压力稳定、操作方便快捷。工作台与限位条采用镀硬铬处理，耐磨损。定时自动注油系统，持续为工作台提供精准润滑，让送料更顺畅。

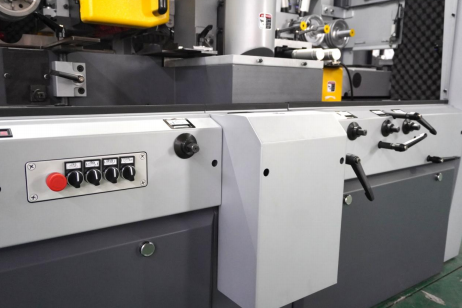

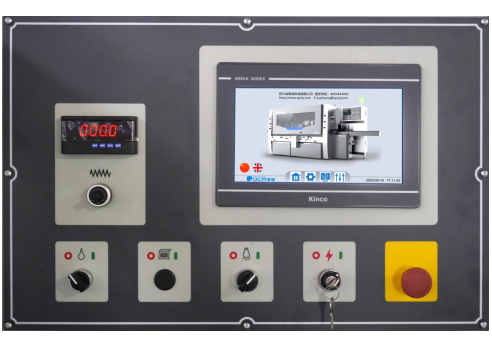

  • 操作面板 各操作按钮均集成安装于按钮板，布局合理，便于操作人员集中操控，特别是送料根据不同材质木料选择送料速度操作便捷高效
    操作面板

    各操作按钮均集成安装于按钮板，布局合理，便于操作人员集中操控，特别是送料根据不同材质木料选择送料速度操作便捷高效

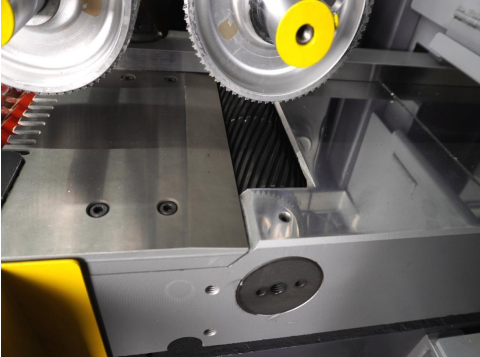

  • 工作台 工作台板经过特殊处理后，镀硬铬，耐磨损，使用寿命长
    工作台

    工作台板经过特殊处理后，镀硬铬，耐磨损，使用寿命长

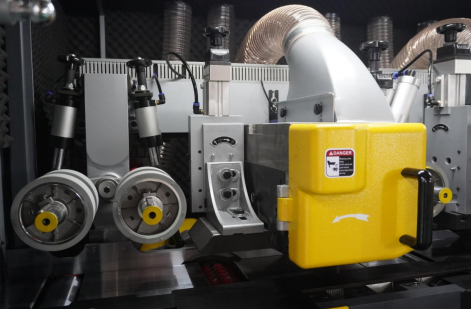

  • 上水平刀前后压板 上水平刀采用气缸控制前后压板压紧，方便加工不同形状的产品
    上水平刀前后压板

    上水平刀采用气缸控制前后压板压紧，方便加工不同形状的产品

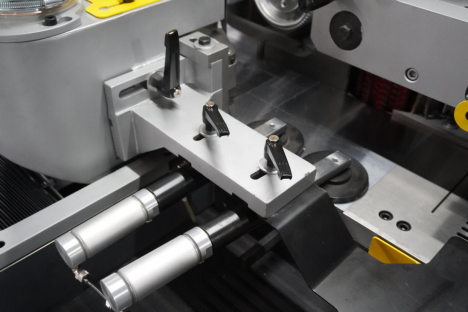

  • 侧压机构 左立轴前方的侧压机构采用2组气缸压料，确保在加工过程中工件的稳固性，从而提高加工精度和工作效率
    侧压机构

    左立轴前方的侧压机构采用2组气缸压料，确保在加工过程中工件的稳固性，从而提高加工精度和工作效率

  • 刀轴升降、进退调节 上刀轴升降、左刀轴进退采用电动调节，操作更简单快捷
    刀轴升降、进退调节

    上刀轴升降、左刀轴进退采用电动调节，操作更简单快捷

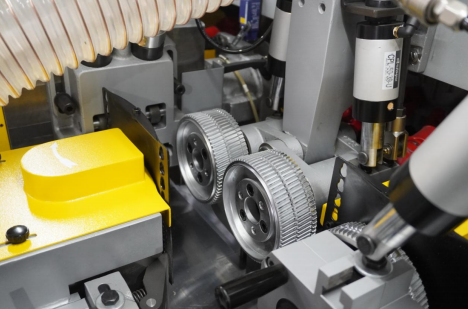

  • 送料钢轮 送料钢轮采用全新齿形设计，特殊工艺处理，送料效率高，寿命长，气缸压力可低至0.2mpa
    送料钢轮

    送料钢轮采用全新齿形设计，特殊工艺处理，送料效率高，寿命长，气缸压力可低至0.2mpa

产品参数
规格型号 Specifications 单位 MB423P MB523P MB623P MB723P MB823P
最大加工宽度 mm 230 230 230 230 230
最小加工宽度 mm 20 20 20 20 20
最大加工厚度 mm 160 160 160 160 160
最小加工厚度 mm 10 10 10 10 10
最短刨削长度 mm 650 650 650 650 650
活动工作台最大升降幅度 mm 5 5 5 5 5
活动限位条最大移动量 mm 10 10 10 10 10
刀轴数 根 4 5 6 7 8
主轴刀轴直径 mm φ40 φ40 φ40 φ40 φ40
刀轴转速 r/min 6000 6000 6000 6000 6000
送料速度 m/min 6-36 6-36 6-36 6-36 6-36
压料轮直径 mm φ140 φ140 φ140 φ140 φ140
立轴轴向移动量 mm 40 40 40 40 40
水平轴轴向移动量 mm 20 20 20 20 20
排屑管直径 mm 4x125 5x125 6x125 7x125 8x125
吸尘风量 m³/h 6200 7700 9200 10700 12200
外形尺寸（长x宽x高） mm 3960x2000x1900 3960x2000x1900 4500x2000x1900 4750x2000x1900 5400x2000x1900
机床重量 kg 3400 3600 4500 5000 5500
可选配置：①活动工作台长度1.4/2.5/3m; ②电机功率可增加; ③刀轴转速可选7200rpm或8000rpm; ④最后一根下轴可选配锯轴。
