MB726F

四面木工刨床

极速高效，速度可达百米

澎湃动力，轻松驾驭长料

加工特殊耐磨涂层，持久精度保证

产品特征

重型高速四面木工刨床，专为实木加工行业长料、大方料、宽板料的高速四面成型加工需求量身研发设计。采用国际先进在线直刃磨刀技术与成型磨刀技术，可实现木制品高速送料、一次性四面成型加工。整机最大加工宽度可达260mm，最高送料速度可达100米/分钟，加工精度优异、成型质量稳定，大幅提升生产加工效率。

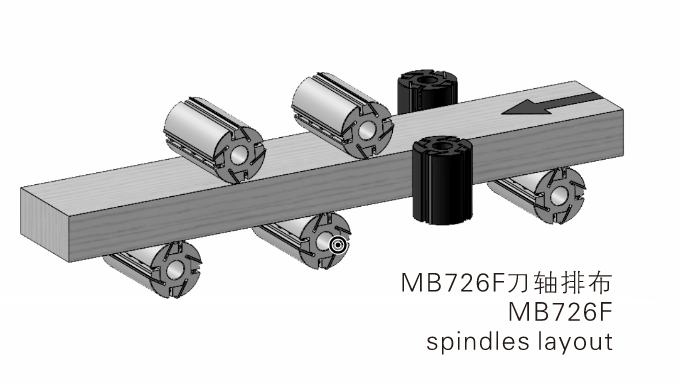

  • MB726F刀轴排布
    MB726F刀轴排布

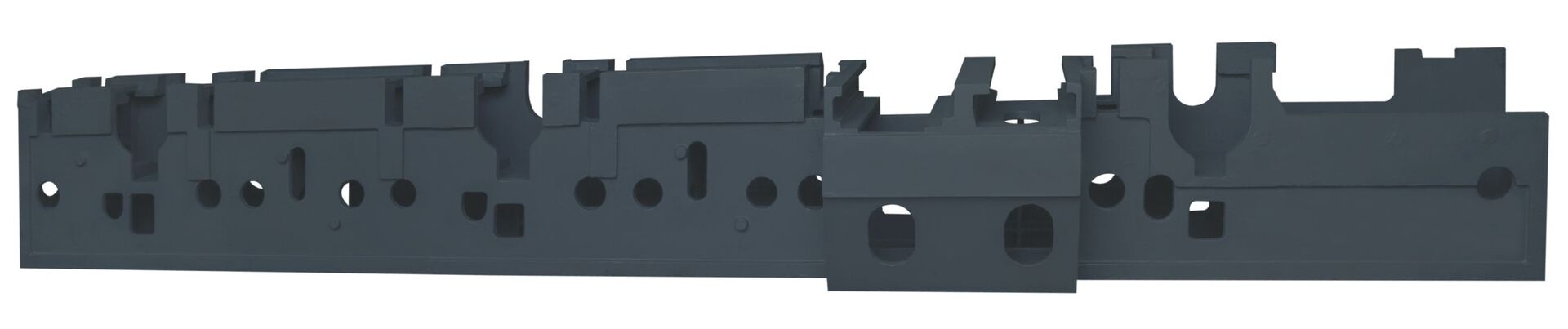

  • 床身采用高牌号的优质铸件整体浇筑而成，经特殊处理和精密加工，其性能稳定、刚性好、精度高。
    床身采用高牌号的优质铸件整体浇筑而成，经特殊处理和精密加工，其性能稳定、刚性好、精度高。

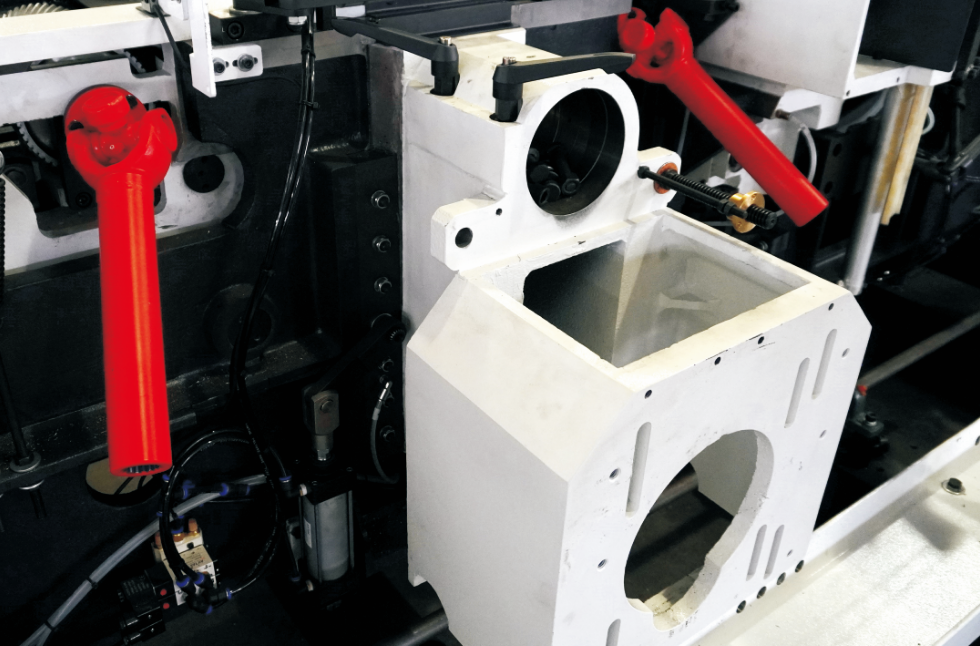

  • 主轴滑座和主轴座采用整体式结构整体浇筑而成，经精密加工，其刚性好、精度佳、稳定性好。
    主轴滑座和主轴座采用整体式结构整体浇筑而成，经精密加工，其刚性好、精度佳、稳定性好。

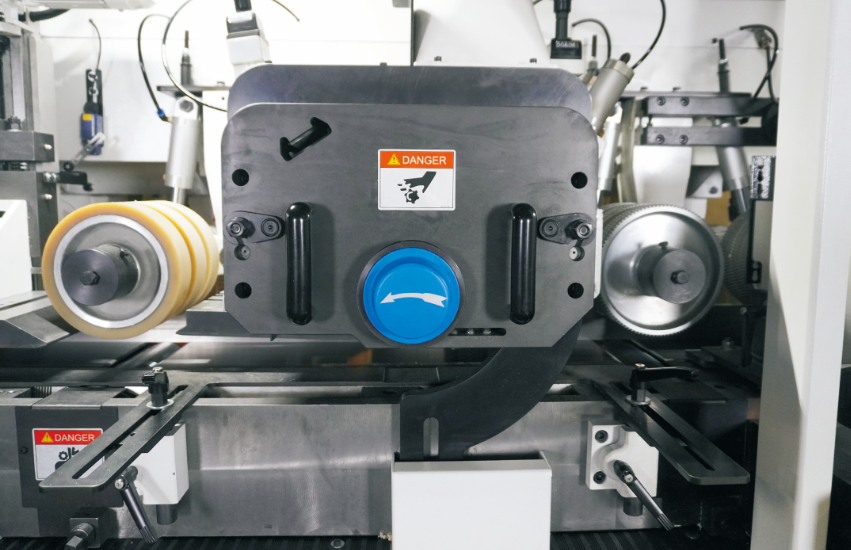

  • 所有上下水平刀轴均配置油压外支撑结构，采用高压油枪对外支撑施压固定，具有较好刚性，确保高速切削性能，加工板面质量佳。
    所有上下水平刀轴均配置油压外支撑结构，采用高压油枪对外支撑施压固定，具有较好刚性，确保高速切削性能，加工板面质量佳。

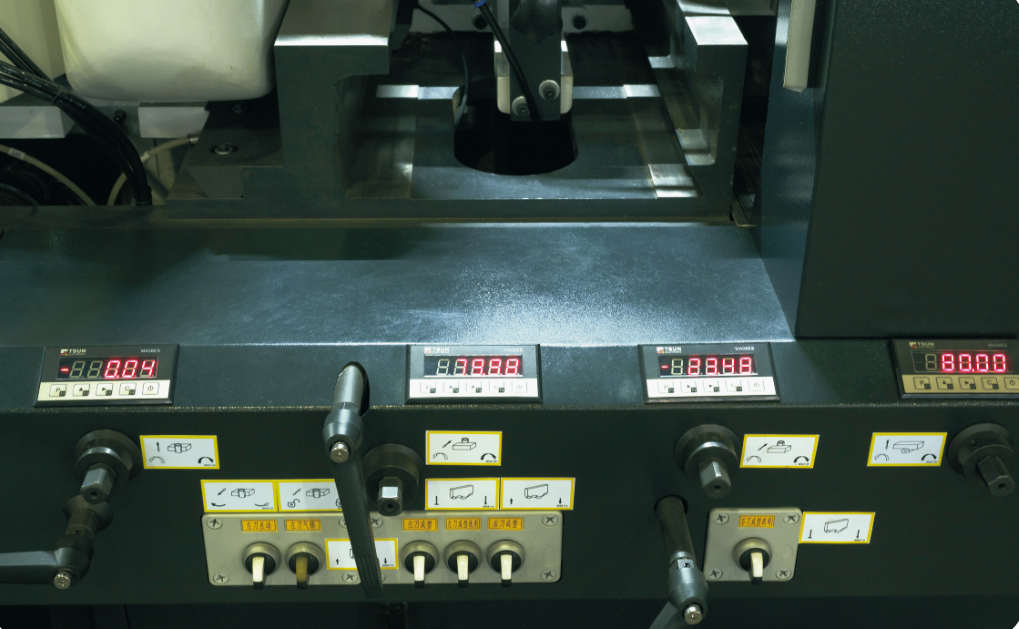

  • 各刀轴配备数控调节系统，并具有微调机构、电控气动锁紧，操作更人性化。
    各刀轴配备数控调节系统，并具有微调机构、电控气动锁紧，操作更人性化。

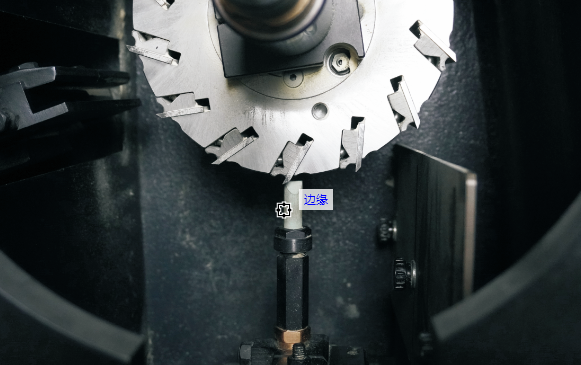

  • 所有主轴均配置直线磨刀系统，最后一组上下水平刀轴同时配置成型磨刀系统，实现刀具自动磨削，确保工件在高速送料加工时的表面质量。
    所有主轴均配置直线磨刀系统，最后一组上下水平刀轴同时配置成型磨刀系统，实现刀具自动磨削，确保工件在高速送料加工时的表面质量。

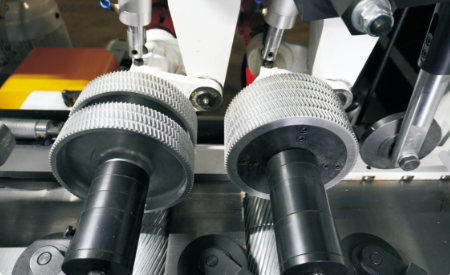

  • 第一个送料轮采用离合辊，并配置两组气动浮动式驱动辊，送料稳定且强劲有力。
    第一个送料轮采用离合辊，并配置两组气动浮动式驱动辊，送料稳定且强劲有力。

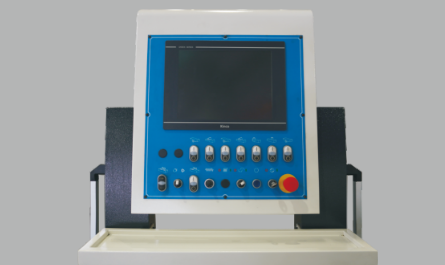

  • 控制系统采用PLC+触摸屏+实体按键控制，直观方便，稳定可靠。
    控制系统采用PLC+触摸屏+实体按键控制，直观方便，稳定可靠。
产品规格
项目/型号 MB626F MB726F MB826F MB926F
加工宽度（刀具直径160mm)/mm 20~260 20~260 20~260 20~260
加工高度（刀具直径160mm)/mm 10~150 10~150 10~150 10~150
送料速度/m/min 10~100 10~100 10~100 10~100
刀具旋转直径/mm 160~260 160~260 160~260 160~260
刀轴直径/mm 50 50 50 50
刀轴转速/r/min 6000 6000 6000 6000
电机功率/KW  送料电机 18.5 18.5 18.5 18.5
第一下刀轴 18.5 18.5 18.5 18.5
第一右立轴 15 15 15 15
第一左立轴 15 15 15 15
第二右立轴 / / 15 15
第二左立轴 / / 15 15
第一上刀轴 22 22 22 22
第二下刀轴 15 15 15 15
第二上刀轴 15 15 15 15
第三下刀轴 / 15 / 15
横梁升降电机 1.1 1.1 1.1 1.1
外形尺寸（长×宽×高）/cm 570×265×210 610×265×210 670×265×210 725×265×210
机床重量/kg Weight/kg undetermined 13000 undetermined undetermined
选配:1、所有主轴电机可选11~22KW;2、送料电机可选22kw;3、所有刀轴可选配成型磨刀(第一下刀除外);4、最后一根下轴可选配锯轴;
5、可选配全自动进料系统。(如有特殊需求，请联系厂家)
