QMB620RL
四面木工刨床
稳定可靠，坚守品质
以亲民的价格，开启高效生产新模式
特点介绍
QMB620RL产品为左右双立轴的六轴四面木工刨床，即:下刀+右立刀+左立刀+右立刀+左立刀+上刀的结构。采用全封闭安全护罩。其最大加工宽度200mm最大加工厚度125mm、速度达8--33m/min（变频）送料系统配置上12下4组（活动工作台2组）共16组主动送料滚和减速机与万向节传动。特别是左右立刀采用双立刀结构，实现粗精刨分刀切削，有效满足两侧面成型加工高效率，高质量的需求。具有结构合理、性能稳定、加工质量佳之优点。
推 荐 ：该产品主要适用于各种木制品侧面质量要求高的企业进行四面成型刨削加工。如：实木门窗、木窗框料等侧面质量要求高的实木加工行业。
-

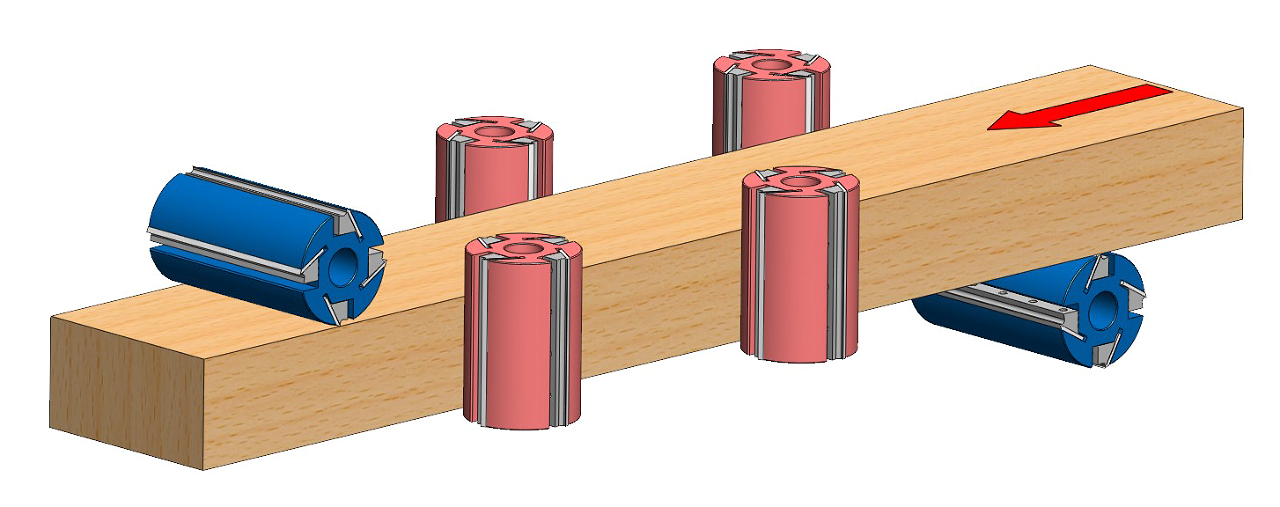

QMB620RL刀轴排布
-
采用高强度铸铁整体浇铸而成，结构稳定，刚性好
-
高精密刀轴，转速每分钟6800转，采用高刚性设计，保证切削稳定性，G1级动平衡处理，全自动磨合测试。加工工件表面更光洁完美
-
工作台工作台板经过特殊处理后，镀硬铬，耐磨损，使用寿命长
-
短料装置是为了在加工短工件时，使进料更顺畅和操作更安全
-

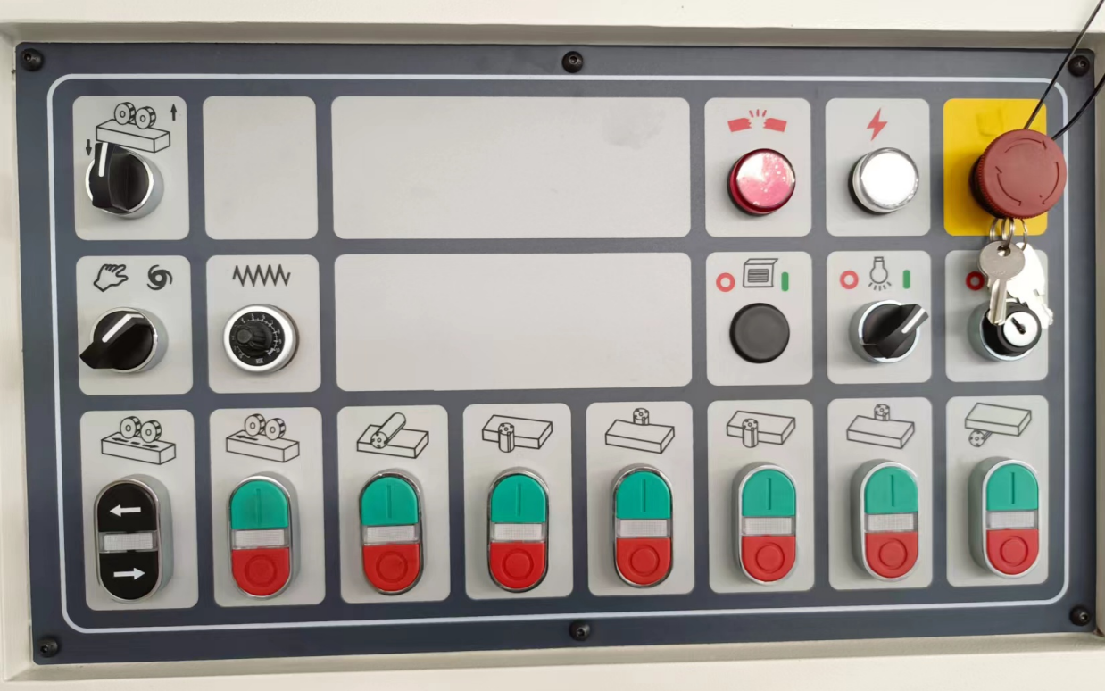

电器元件全部采用知名品牌，性能稳定，使用寿命长
-
送料系统采用无链条万向传动轴，送料顺畅，强劲有力
-
采用全新齿形设计，特殊工艺处理，送料效率高。寿命长，气缸压力可低至0.2mpa
-
各刀轴配备的电机功率强劲，单独驱动
-
上刀前压板采用后退式，防止打刀
-
采用全封闭安全护罩，能有效地避免木屑飞溅和隔离噪音，起到安全保护作用
-
送料系统采用变频调速，更适合于各种木材材质的加工要求
-
台面及各滑动部分，采用油泵集中供油润滑，方便快捷
| 项目/型号 | QMB420G | QMB520AT | QMB620AT | QMB620RL | |
| 加工宽度（刀具直径160mm)/mm | 20~200 | 20~200 | 20~200 | 20~200 | |
| 加工高度（刀具直径160mm)/mm | 20~200 | 8~125 | 8~125 | 8~125 | |
| 送料速度/m/min | 8~36 | 8~33 | 8~33 | 8~33 | |
| 刀轴直径/mm | 40 | 40 | 40 | 40 | |
| 刀轴转速/r/min | 6800 | 6800 | 6800 | 6800 | |
| 刀具旋转直径/mm | 第一下刀轴 | 平刀125/边刀152 | 平刀125/边刀152 | 平刀125/边刀152 | 平刀125/边刀152 |
| 后下刀轴 | / | 108~200 | 108~200 | / | |
| 其余刀轴 | 108~180 | 108~180 | 108~180 | 108~180 | |
| 电机 功率/KW | 送料电机 | 5.5 | 4 | 4 | 7.5 |
| 第一下刀轴 | 7.5 | 5.5 | 5.5 | 5.5 | |
| 第一右立轴 | 7.5 | 5.5 | 5.5 | 7.5 | |
| 第一左立轴 | 7.5 | 5.5 | 5.5 | 7.5 | |
| 第二右立轴 | / | / | / | 5.5 | |
| 第二左立轴 | / | / | / | 7.5 | |
| 第一上刀轴 | 11 | 7.5 | 7.5 | 7.5 | |
| 第二上刀轴 | / | / | 5.5 | / | |
| 第二下刀轴 | / | 5.5 | 5.5 | / | |
| 升降电机 | 0.75 | 0.75 | 0.75 | 0.75 | |
| 外形尺寸（长×宽×高）/cm | 340×186×180 | 350×180×175 | 400×10×175 | 410×180×175 | |
| 机床重量/kg | 3650 | 3600 | 4400 | 4650 | |
| 选配:1、所有主轴电机可选55-11KW;2、刀轴直径可选50mm.3、刀轴转速可选8000pm:4、最后一根下轴可选配锯轴。(如有特殊需求，请联系厂家 | |||||
