四面木工刨床
该产品主要用于加工宽度在230mm以内的各种木制品的四面刨光
和成型加工。
例如：实木门窗、相框、实木地板、木线条、角线、护墙板
等加工企业。

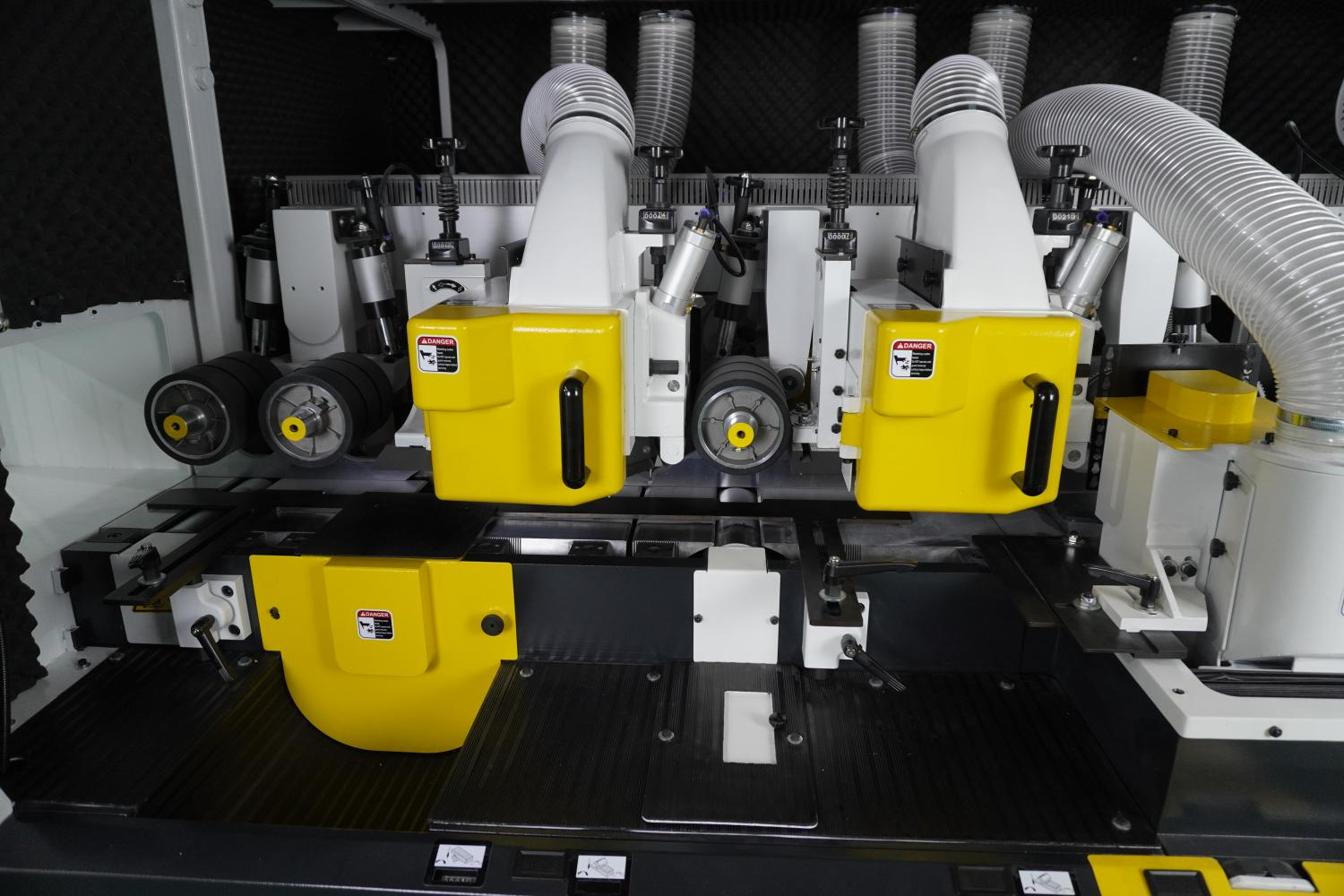

QMB-623P为六轴四面木工刨床，采用全封闭式安全护罩，送料配置上12下5共17组主动送料滚和万向节传动，速度达6--36m/min（变频调速）。具有结构合理、性能稳定、送料顺畅、加工质量佳之优点。特别是上刀采用双刀结构，实现粗刨和精刨组合，刨削质量更光洁、完美。
-

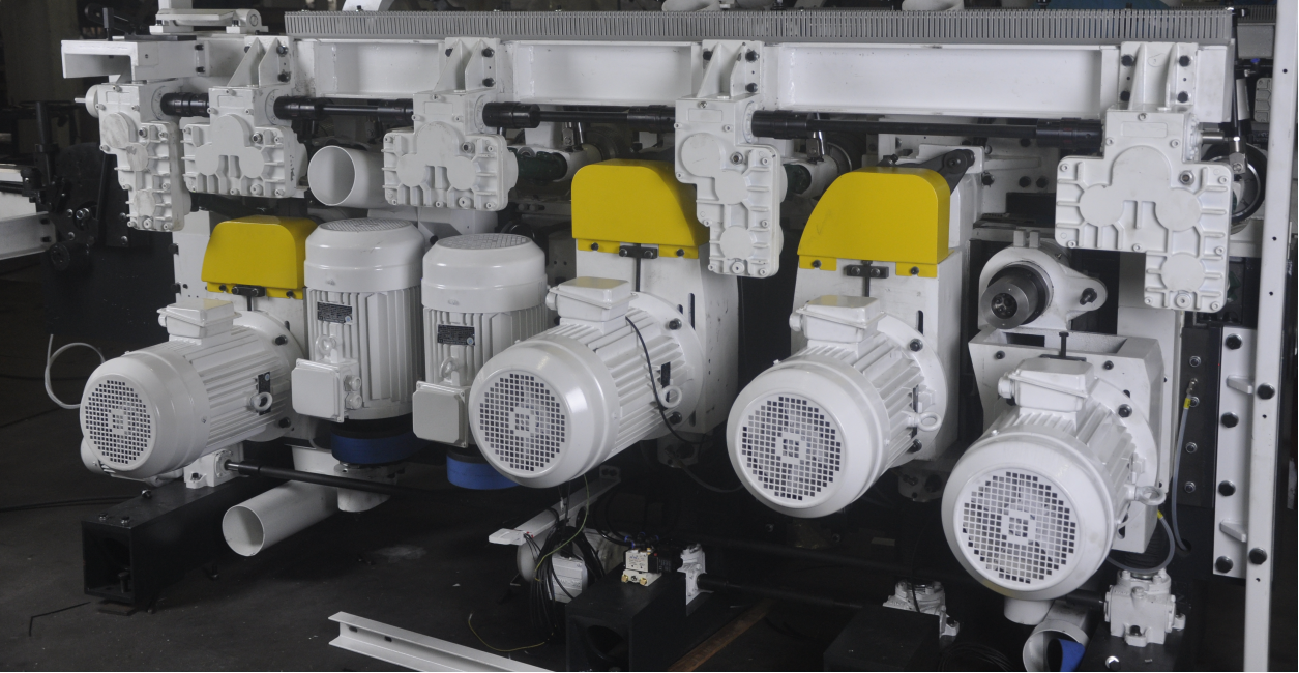

主轴电机配备功率强大，单独驱动，
刨削质量佳
-

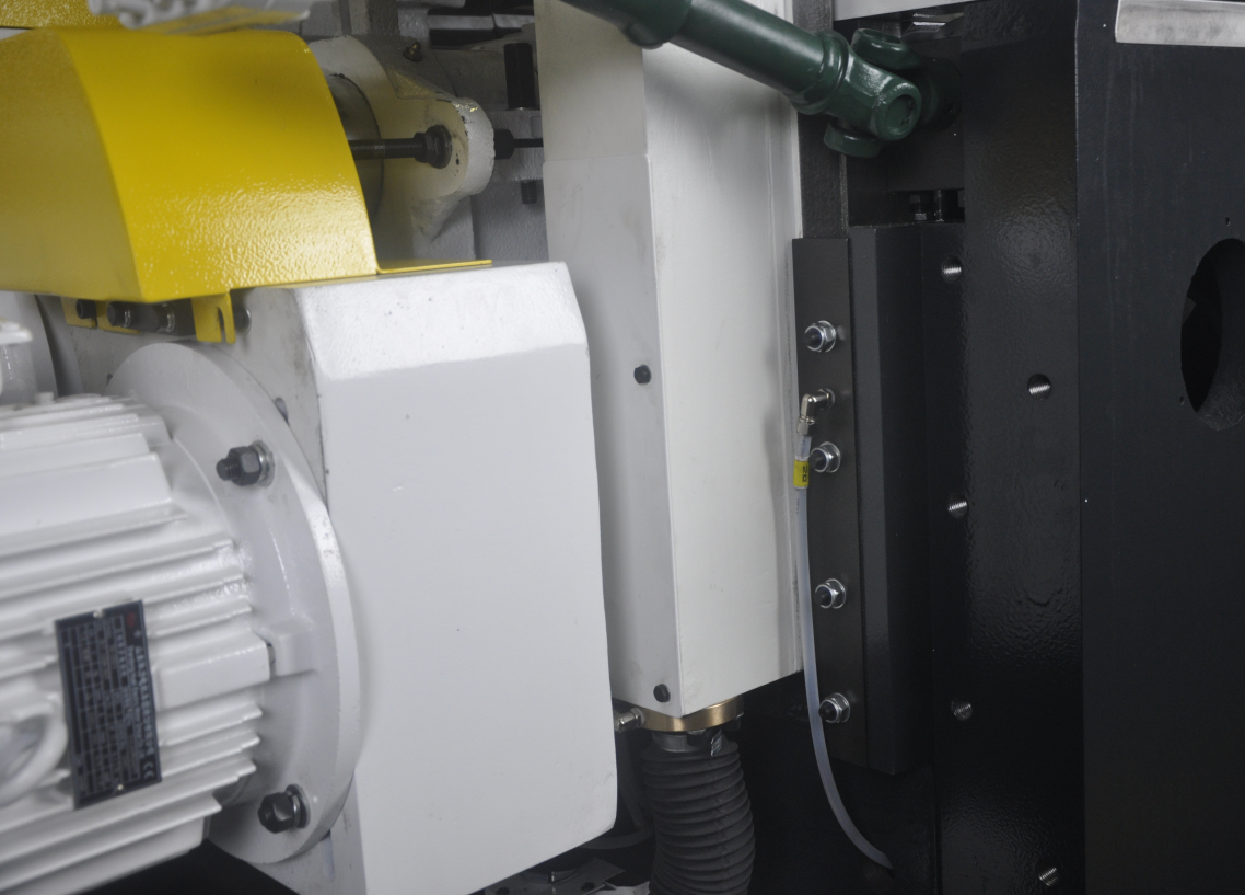

所有水平升降刀轴座，立轴升降刀轴座均采用滑板，刀轴座，电机座整体浇铸精密加工而成，确保长期使用不变形
-

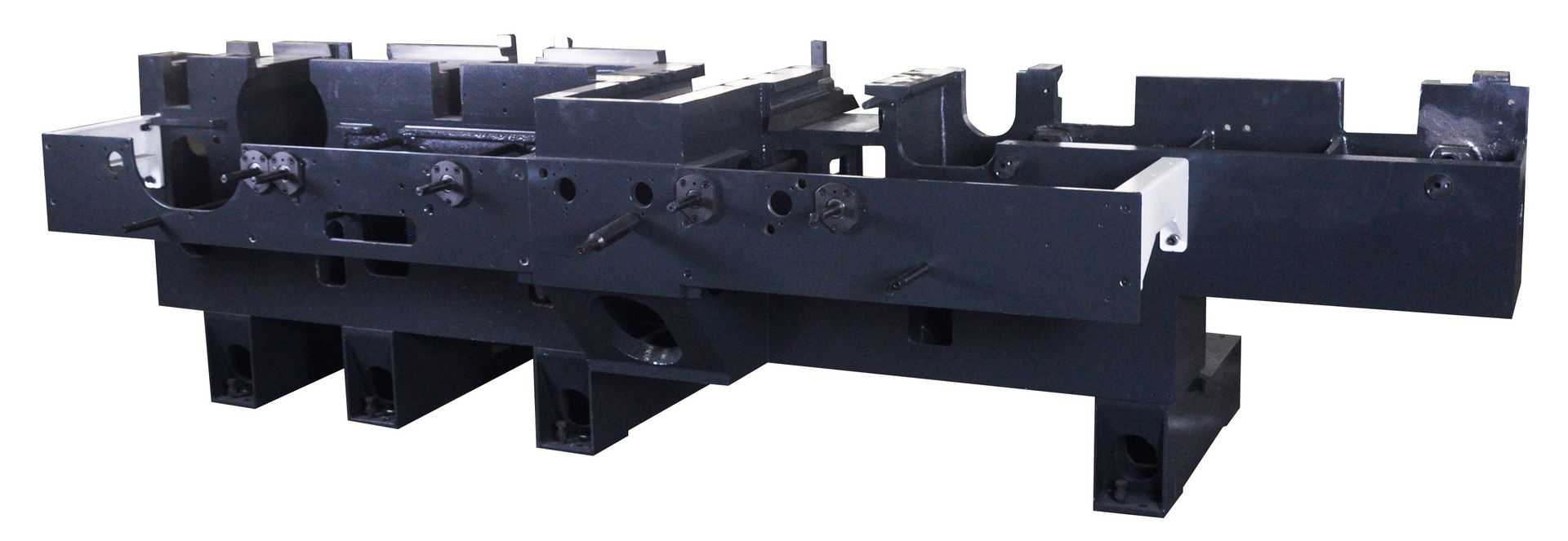

床身采用高强度铸铁整体浇铸而成，结构
稳定，钢性好
-

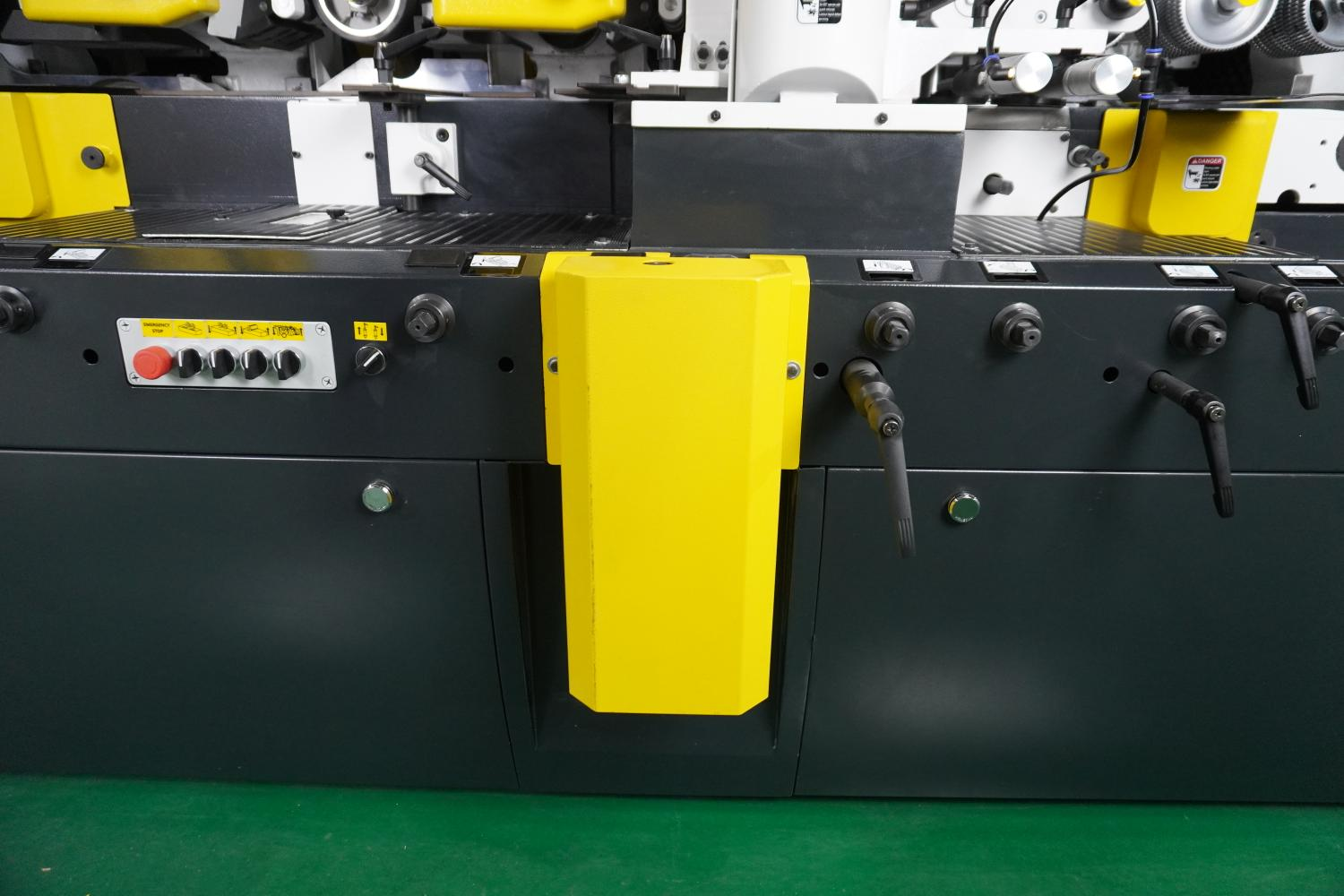

所有刀轴升降，进退调节都可在设备前
方调节，方便快捷
-

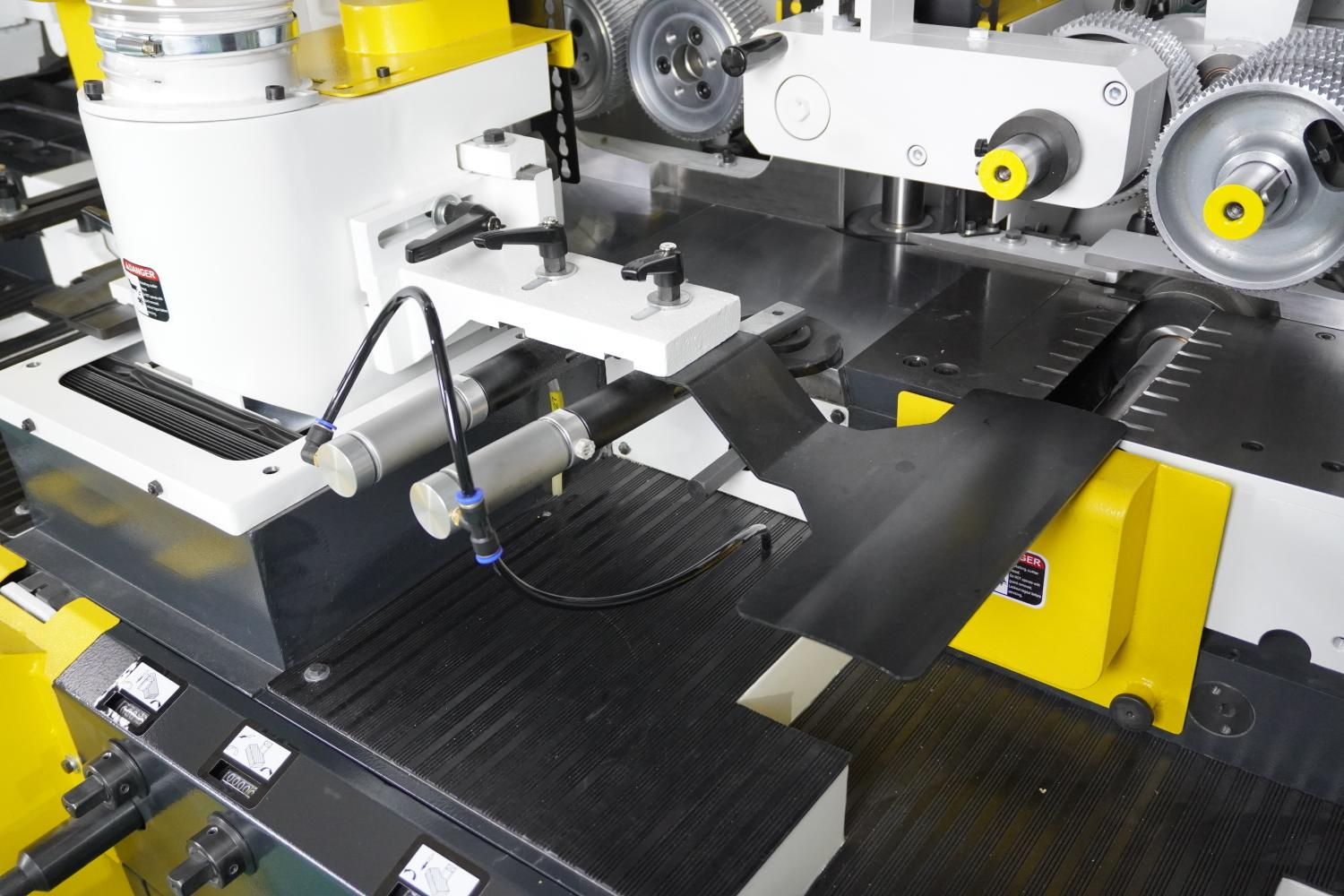

左立轴侧压采用气缸压料，有效防止卡料
-
上刀前压板采用后退式断屑器，上刀后
板采用机械数码显示
-

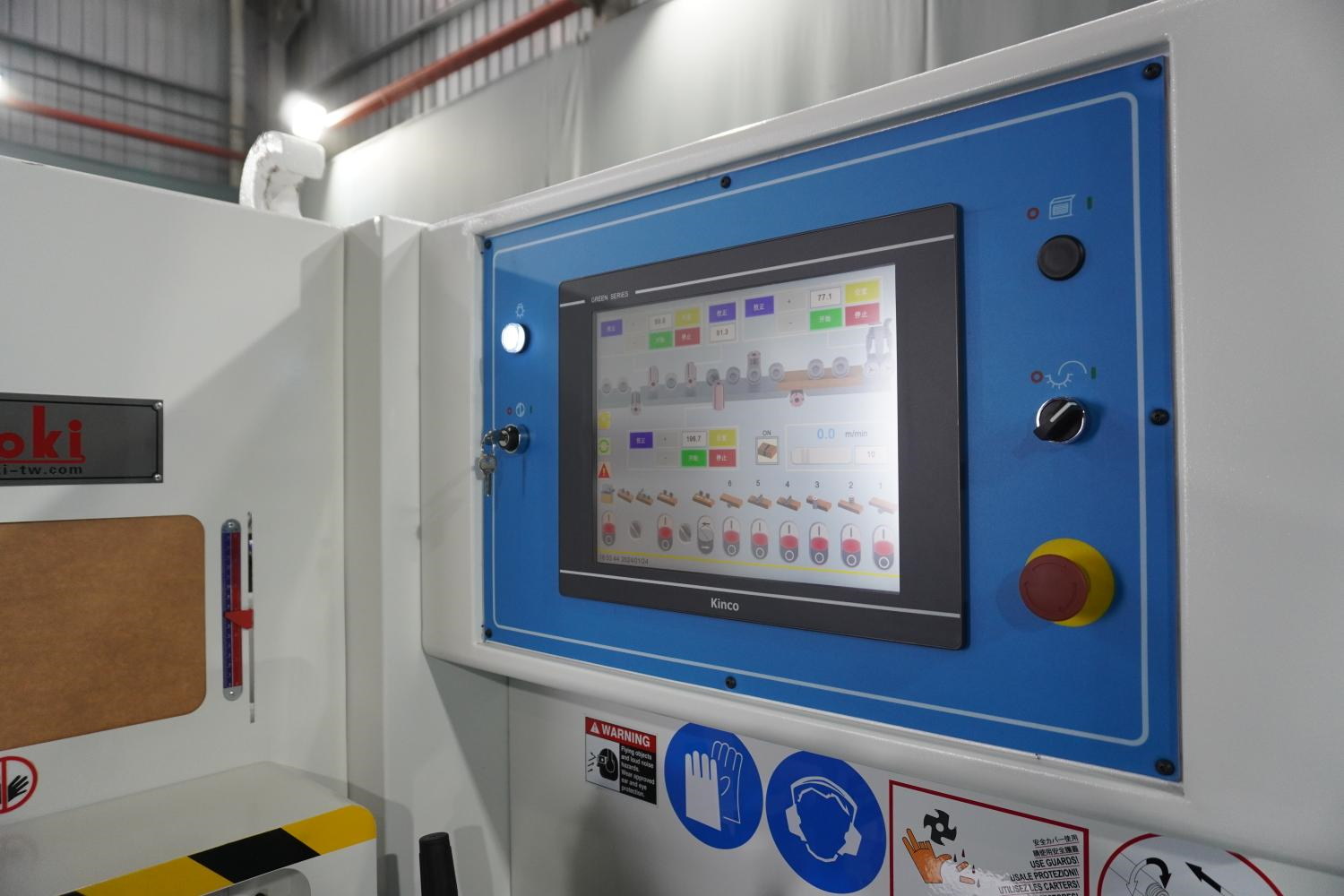

触摸屏控制，上刀和左刀电动调节，并带位置反馈显
-

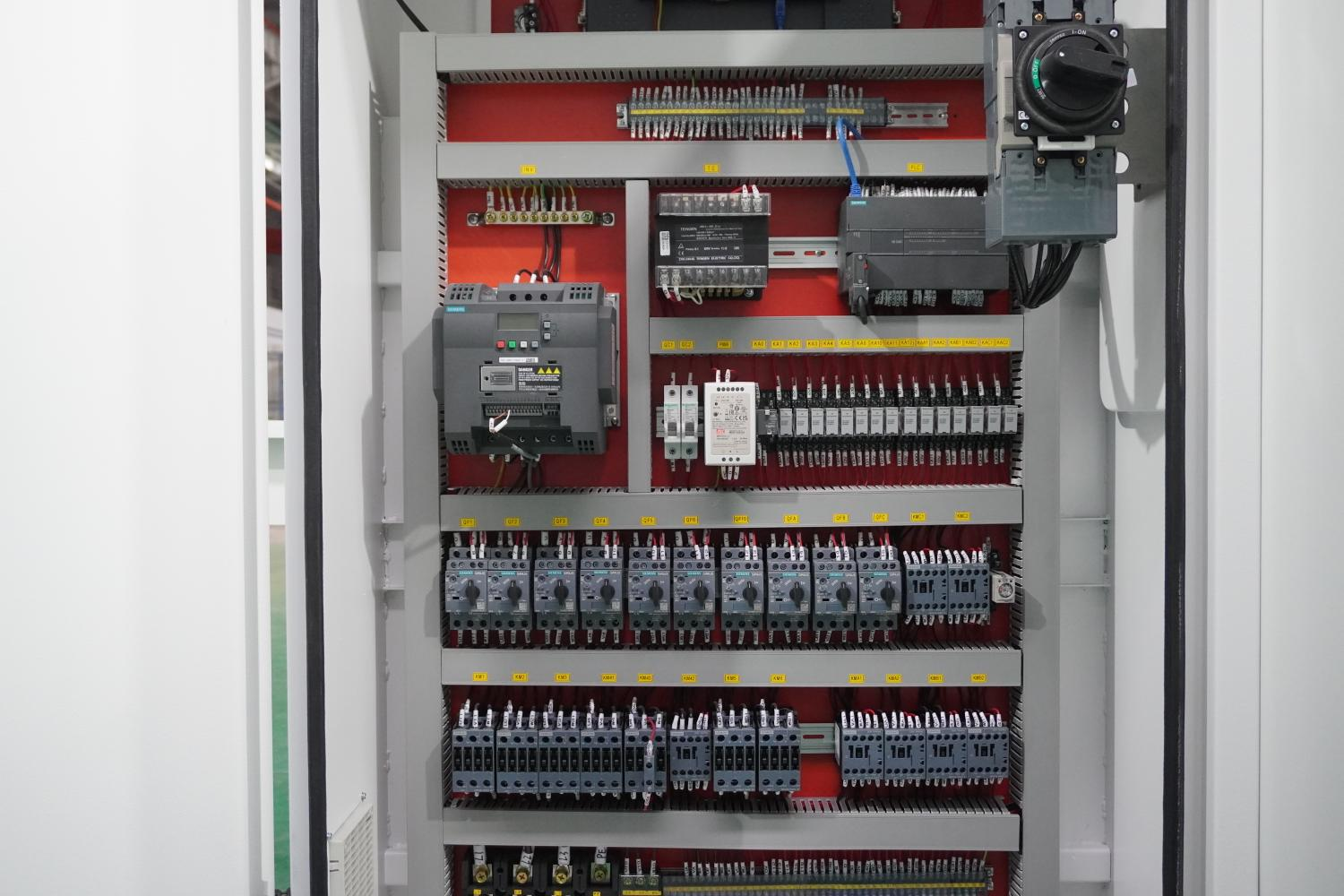

电器元件均采用国际知名品牌，性能
稳定，使用寿命长
-

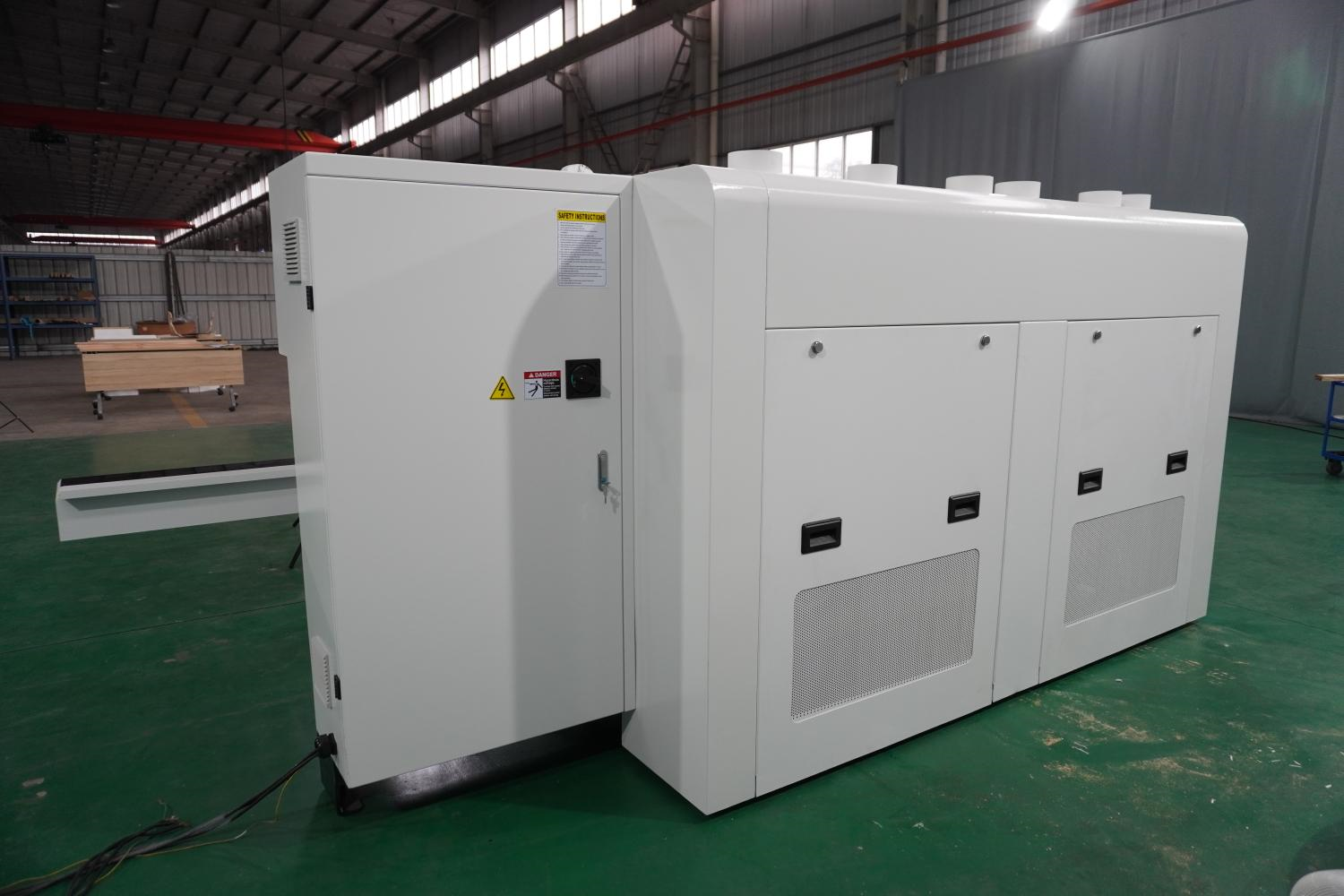

采用全封闭安全护罩，能有效地避免木
屑飞溅和隔离噪音，起到安全保护作用
-

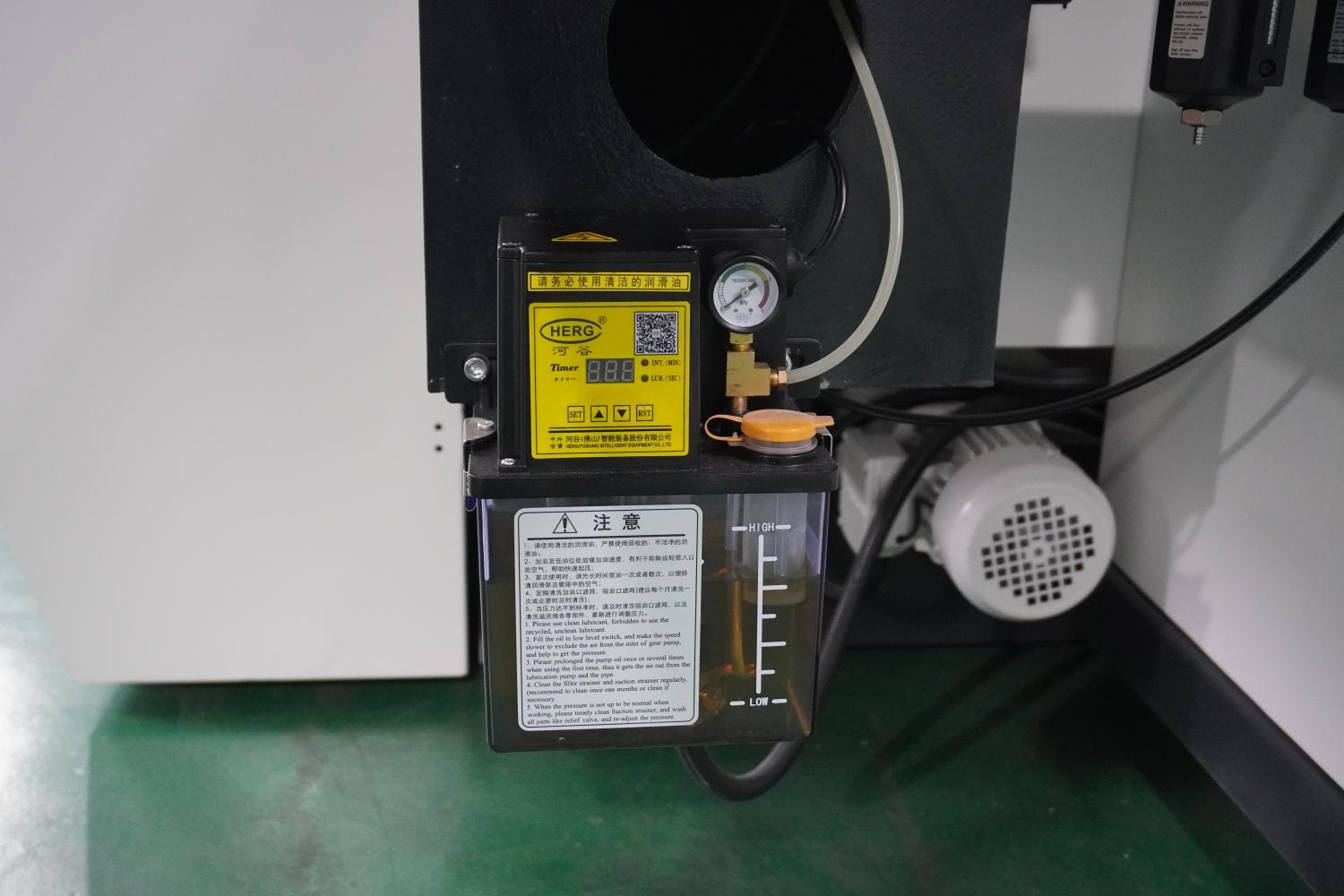

配置自动润滑油泵，自动对台面进行润
滑
-

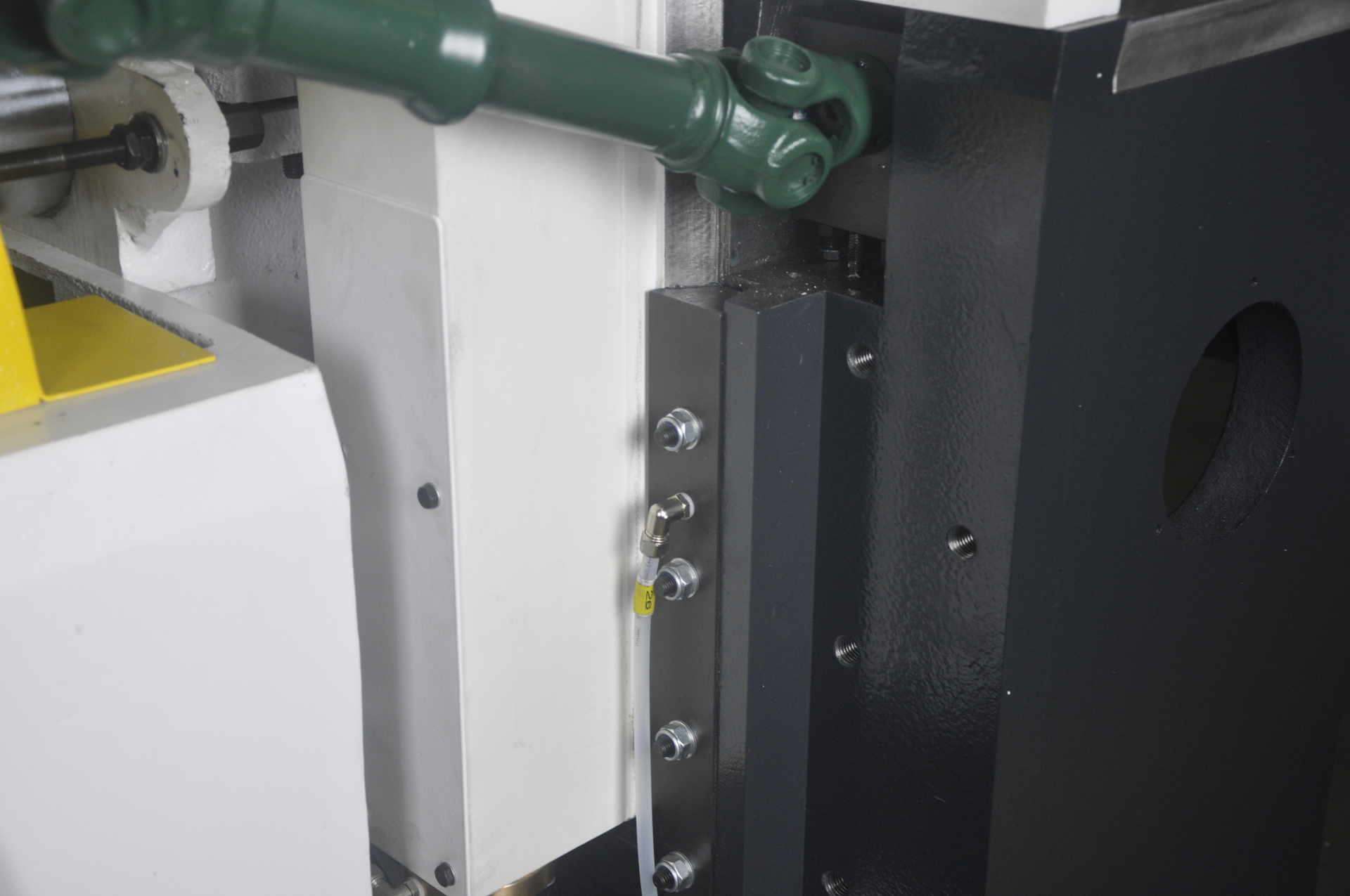

压料横梁采用燕尾升降结构，锁紧更
牢固，升降更平稳
-

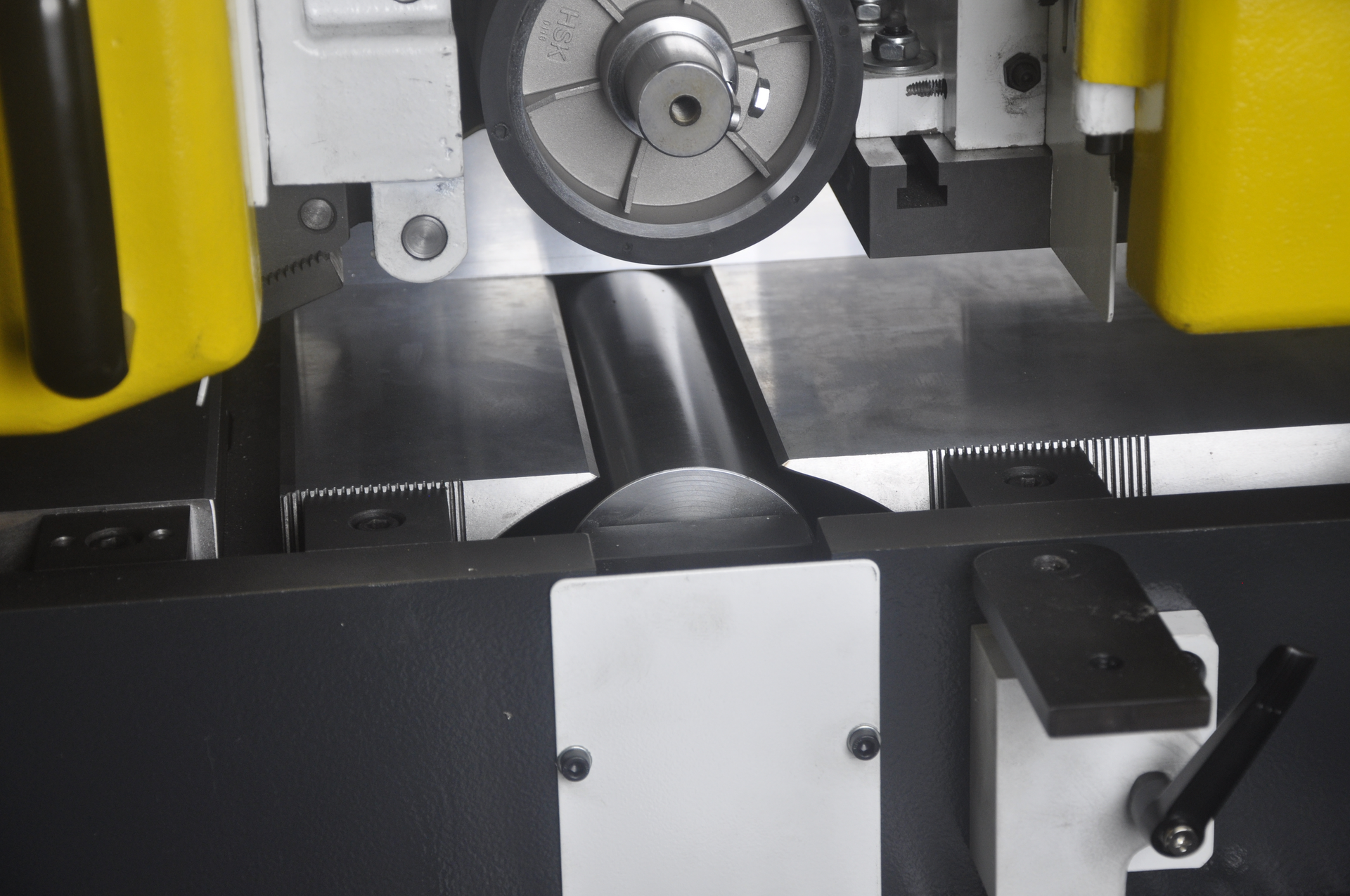

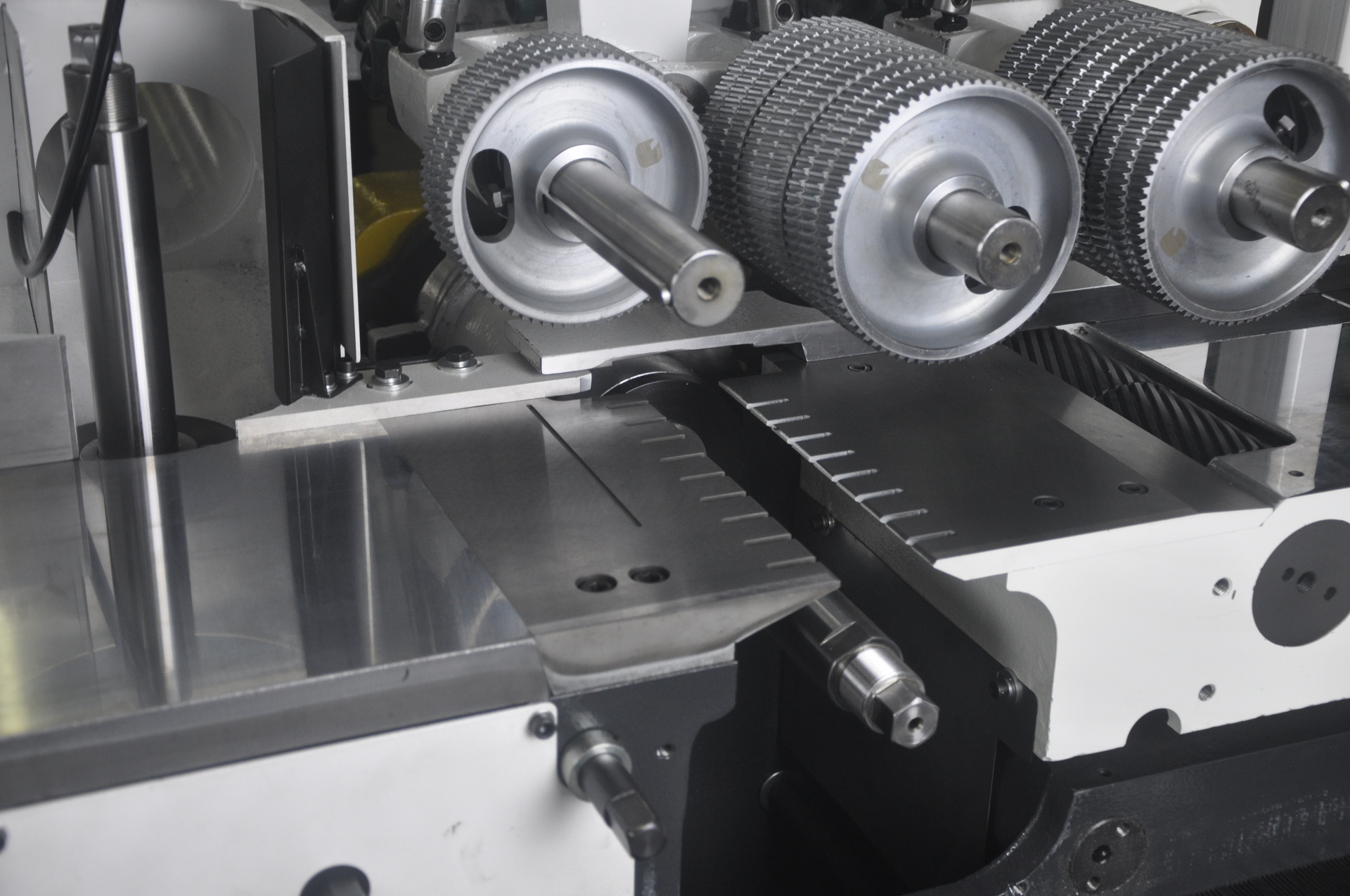

工作台面配置3个主动下送料滚，
确保送料更顺畅
-
第一下刀台板采用特殊涂层处理，寿命
长。其余采用表面镀铬处理。
-

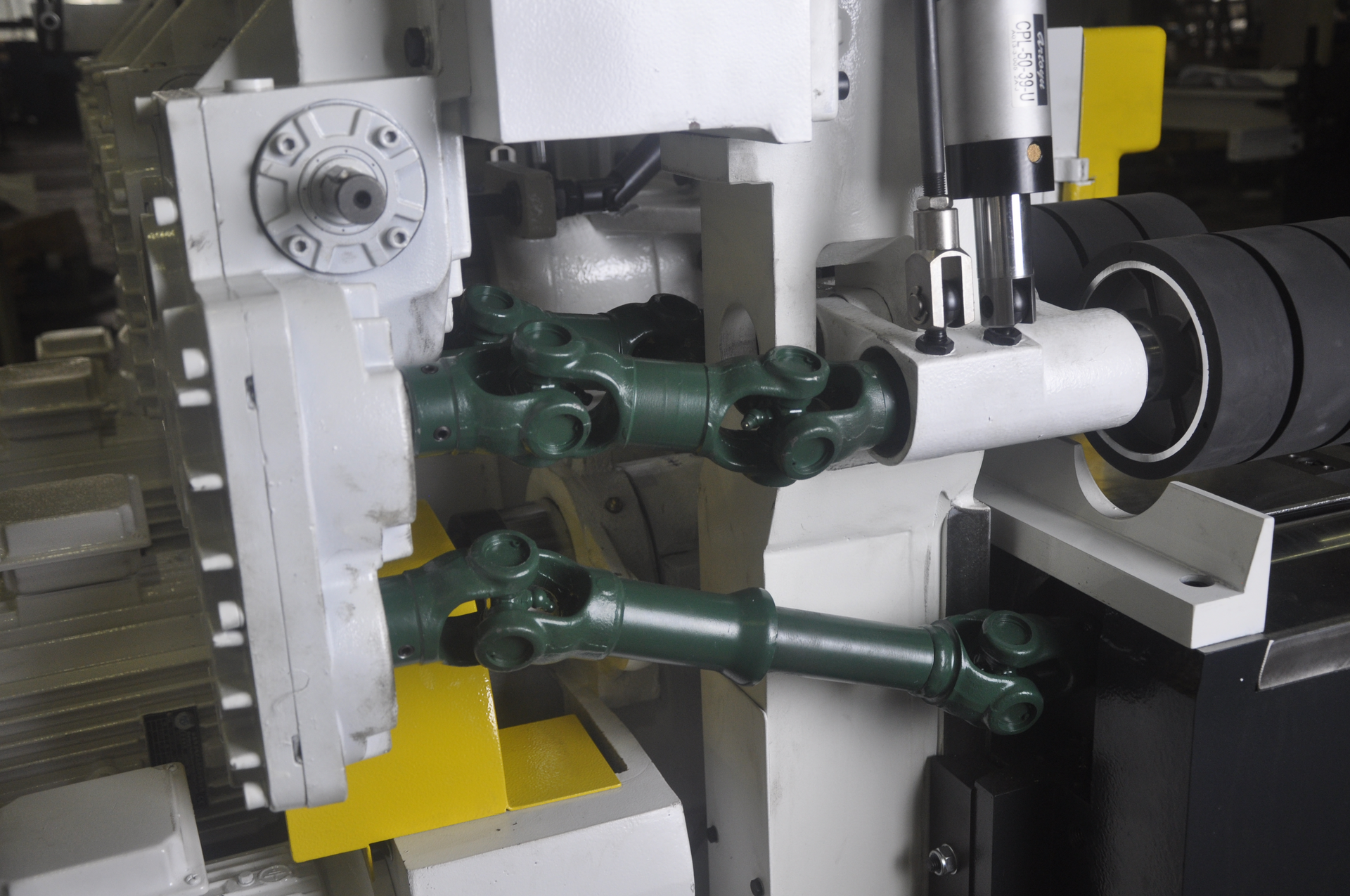

送料传动采用减速机与万向联轴器传动，送料强劲有力
-

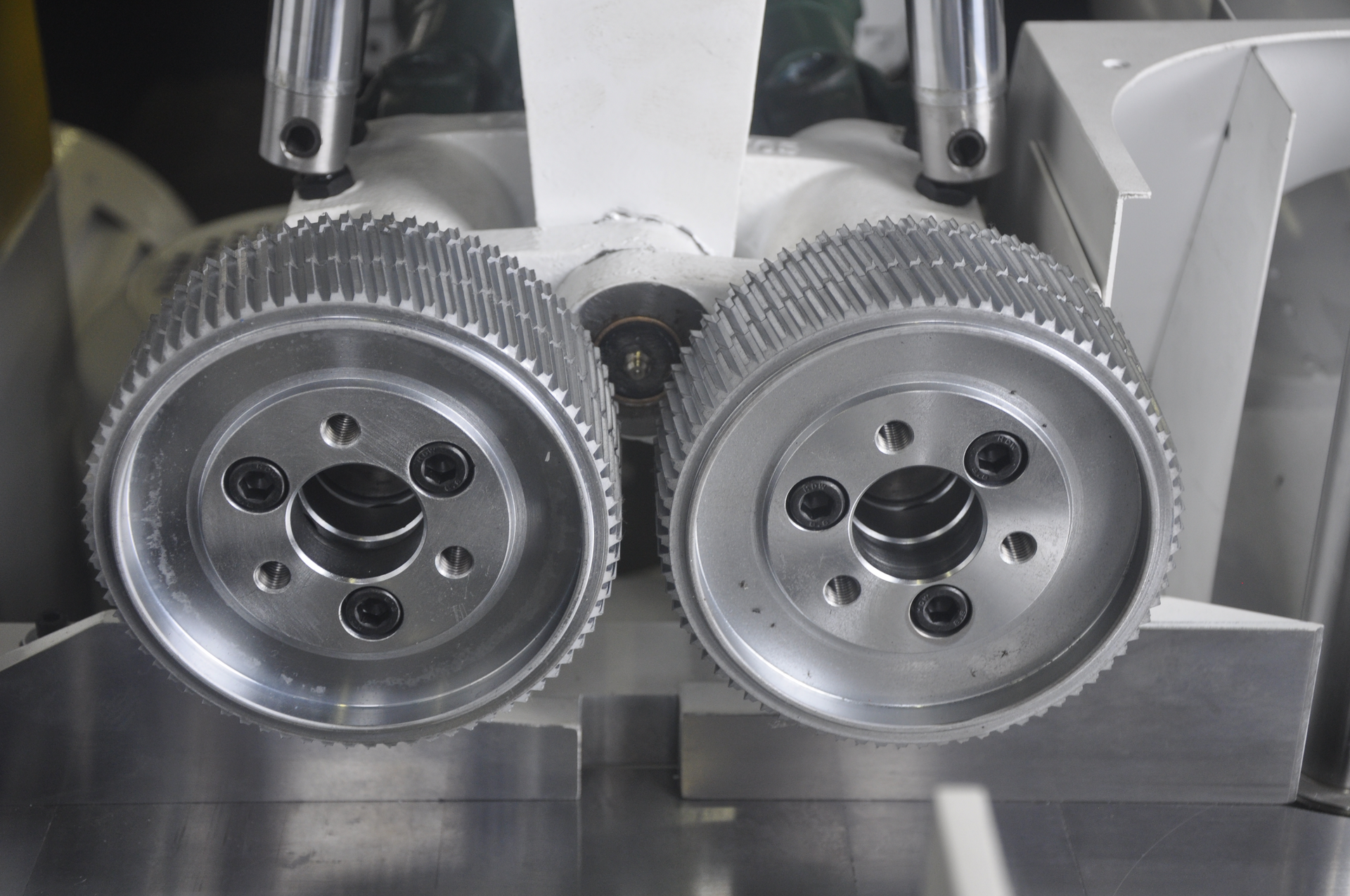

采用全新送料齿形，送料效率高
-

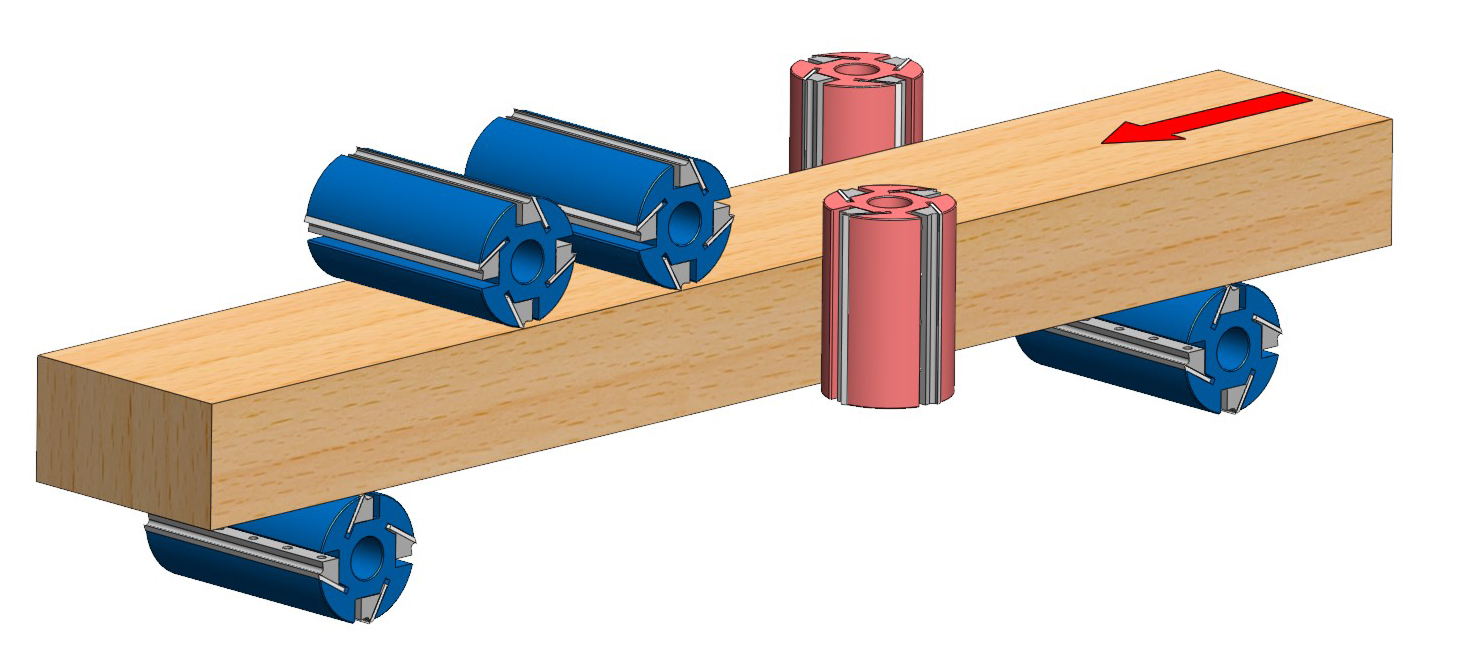

MB623P刀轴排布
|
QMB-623P 六轴四面木工刨床参数 |
||
|
规格型号 |
单位 |
QMB-623P |
|
加工宽度(刀具旋转外径140mm时) |
mm |
20-230 |
|
加工高度(刀具旋转外径140mm时) |
mm |
8-150 |
|
最短加工长度(不连续/连续） |
mm |
840/280 |
|
活动工作台/活动限位条最大移动量 |
mm |
7 / 7 |
|
刀轴直径 |
mm |
Φ40 |
|
送料辊直径 |
mm |
φ140 |
|
送料速度 |
m/min |
6-36 |
|
刀轴转速 |
r/min |
6000 |
|
装刀直径： 第一下水平刀轴 |
mm |
Φ125~Φ160 |
|
左、右立刀 |
mm |
Φ108~Φ180 |
|
前 上刀 / 后上刀 |
mm |
Φ108~Φ200 |
|
后下刀 |
mm |
Φ125-230 |
|
电机总功率 |
kW |
54 |
|
前上刀轴电机功率 |
kW |
11 |
|
其余刀轴电机功率 |
kW |
各7.5 |
|
送料电机 |
kW |
5.5 |
|
横梁升降电机 |
KW |
0.75 |
|
吸尘管直径 |
mm |
φ150 |
|
外形尺寸（长x宽x高） |
cm |
450x200x185 |
|
机床重量 |
Kg |
4550 |
